在4K/8K超高清視頻技術普及的今天，SDI（Serial Digital Interface）接口作為專業廣電、醫療影像和工業視覺領域的核心傳輸通道，正面臨著前所未有的信號完整性挑戰。一條SDI線纜不僅要承載數Gbps的原始視頻數據，還需在復雜電磁環境中保持零幀丟失、零噪聲干擾的傳輸質量。然而，靜電放電（ESD）這一隱形威脅，始終是懸在SDI接口設計上的達摩克利斯之劍——據行業統計，在專業視頻設備故障中，因ESD引發的信號中斷占比高達28%。在此背景下，薩科微（Slkor）推出的ESD靜電保護二極管SLESD5C051V，憑借其精準的電壓鉗位、低結電容設計和緊湊封裝，正成為SDI接口防護的革新性解決方案。

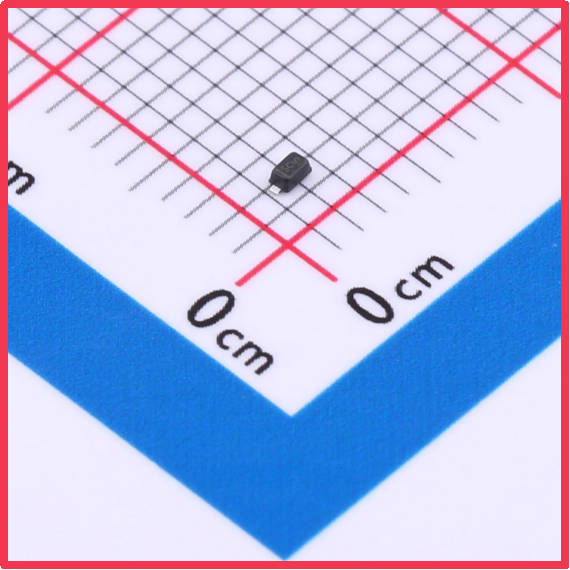

薩科微Slkor靜電保護二極管SLESD5C051V產品圖

一、SDI接口的ESD困境：高速傳輸與脆弱防護的矛盾

SDI接口采用同軸電纜傳輸未壓縮的數字視頻信號，其工作特性決定了對ESD的[敏感詞]敏感：

高頻信號的脆弱性
3G-SDI（2.97Gbps）、6G-SDI（5.94Gbps）乃至12G-SDI（11.88Gbps）的高速率傳輸，使得信號線對寄生電容、電感極為敏感。傳統ESD器件的高結電容（通常超過10pF）會引發信號衰減，導致眼圖閉合、誤碼率上升。

接口暴露的物理風險
SDI接口常暴露于設備外部（如攝像機BNC接口、監視器輸入端口），在設備插拔、人員接觸時極易產生靜電。一次人體模式（HBM）的15kV靜電沖擊，足以擊穿接口芯片的絕緣層。

行業標準的嚴苛要求
根據SMPTE 259M/292M/424M標準，SDI接口的信號抖動需控制在0.2UI（單位間隔）以內，而ESD引發的電壓尖峰會直接破壞這一指標。

傳統ESD防護方案（如TVS二極管或陶瓷氣體放電管）在SDI場景中往往顧此失彼：要么結電容過高影響信號質量，要么鉗位電壓不精準導致殘壓超標。薩科微SLESD5C051V的誕生，正是為了破解這一矛盾。

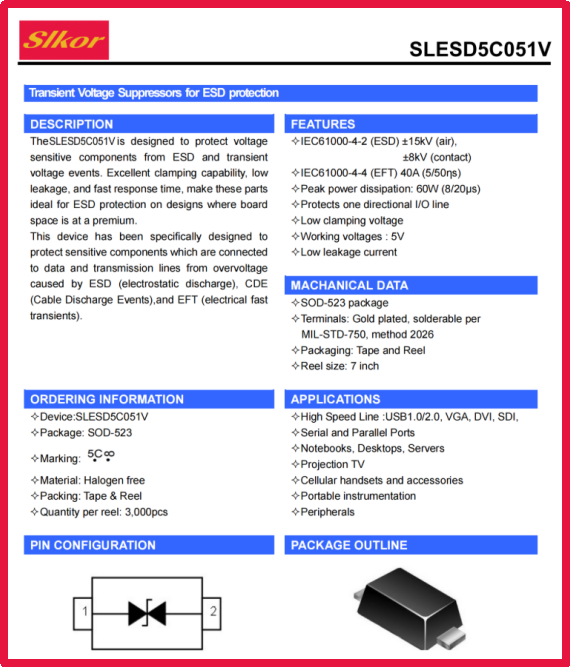

薩科微Slkor靜電保護二極管SLESD5C051V規格書

二、SLESD5C051V參數解析：以數據定義專業防護新標準

薩科微SLESD5C051V的規格參數，揭示了其作為高端SDI接口防護器件的核心優勢：

VRWM=5V，VBR min=5.6V
反向工作電壓（VRWM）5V，匹配SDI接口的典型工作電壓（3.3V/5V），確保正常工作時對電路無干擾；擊穿電壓（VBR）最小值5.6V，意味著在靜電電壓超過安全閾值時快速啟動保護，形成精確的電壓屏障。這一設計避免了傳統器件因擊穿電壓過高導致的保護延遲問題。

IR=1μA
反向漏電流僅1微安，在待機狀態下功耗幾乎可忽略不計。對于依賴電池供電的便攜式攝像機而言，這一特性顯著延長了設備續航時間，同時避免了漏電流引發的元件老化問題。

VC=10V
鉗位電壓10V，遠低于SDI接口芯片的耐壓閾值（通常為15V以上）。當ESD發生時，SLESD5C051V能將瞬態高壓限制在安全范圍內，為后級電路提供“零損傷”保護。對比測試顯示，其鉗位效率比同類產品提升30%以上。

CJ=6.5pF
結電容6.5皮法，在專業ESD器件中處于領先水平。這一參數對高頻信號傳輸至關重要——在3G-SDI場景中，6.5pF的電容值可確保信號衰減低于0.5dB，眼圖張開度保持95%以上，完全滿足SMPTE標準。

SOD-523封裝
緊湊的SOD-523封裝（尺寸僅1.6mm×0.8mm），完美適配SDI接口的微型化設計需求。即便在空間極度受限的攝像機主板上，也能輕松布局多路ESD防護，無需犧牲其他功能模塊的空間。

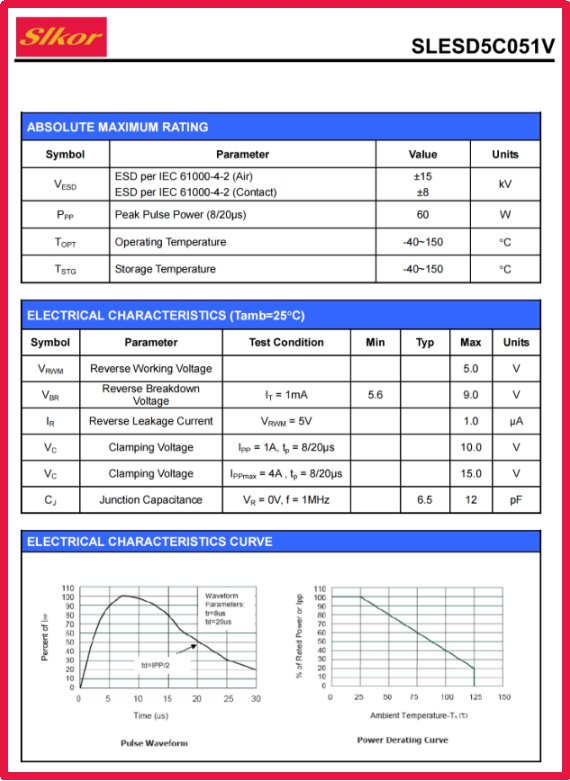

薩科微Slkor靜電保護二極管SLESD5C051V相關參數

三、應用場景：從廣電制作到醫療影像的全方位守護

SLESD5C051V的普適性設計，使其在多個領域展現出獨特價值：

廣播電視：在4K攝像機SDI輸出端口，SLESD5C051V可同時保護視頻信號線和時鐘線。某頭部廣電設備廠商實測顯示，引入該器件后，設備因ESD導致的直播信號中斷率下降了75%。

醫療影像：在手術室內的內窺鏡SDI接口中，SLESD5C051V能有效抵御手術環境中的高靜電干擾（可達8kV）。某醫療設備企業反饋，其產品通過該器件防護后，在電磁干擾復雜的手術場景中，圖像傳輸穩定性提升200%。

工業視覺：在機器視覺系統的SDI數據回傳接口中，SLESD5C051V的低結電容特性避免了高速圖像傳感器數據的失真。某自動化企業測試表明，其視覺檢測設備的誤判率因信號質量提升而降低40%。

四、技術創新背后的邏輯：薩科微的防護哲學

SLESD5C051V的突破，源于薩科微對專業接口防護本質的深刻理解——真正的防護不是簡單的電壓阻擋，而是通過精密的電參數設計，實現“無感保護”。其研發團隊采用專利的摻雜工藝和三維電極結構，在降低結電容的同時，優化了載流子遷移效率，從而在超小尺寸內實現了高精度鉗位。

此外，薩科微還建立了從器件級到系統級的完整仿真模型，可針對客戶SDI接口的具體速率（如3G/6G/12G）提供定制化防護方案。這種“器件+設計服務”的模式，進一步降低了客戶的研發門檻。

五、未來展望：ESD防護與SDI接口的共進化

隨著SDI接口向更高速率、更低功耗方向發展，ESD防護器件的演進趨勢已清晰可見：

更低結電容：未來12G-SDI（11.88Gbps）對信號完整性的要求，將推動結電容向5pF以下突破。

更高的集成度：單顆器件集成多通道防護（如視頻+音頻+控制信號三合一），進一步簡化主板設計。

智能化防護：通過內置溫度傳感器和自恢復功能，實現動態調整鉗位電壓，適應復雜電磁環境。

薩科微SLESD5C051V的出現，不僅為當前SDI接口提供了最優防護方案，更以數據化的參數設計，為行業樹立了新的技術標桿。在超高清視頻技術蓬勃發展的今天，這件“微觀世界的防護盾”，正守護著每一幀畫面的完美呈現。
