發布時間:2025-07-09作者來源:薩科微瀏覽:802
在電子設備高度普及的今天,靜電放電(ESD)已成為影響產品可靠性的關鍵威脅之一。從智能手機到工業傳感器,從家用電器到物聯網終端,各類電子系統在制造、運輸及使用過程中均可能遭遇ESD事件,輕則導致設備性能下降,重則引發[敏感詞]性損壞。在此背景下,ESD保護器件作為電路防護的[敏感詞]道防線,其性能參數與設計適配性直接影響產品的市場競爭力。薩科微推出的ESD靜電保護二極管PTVSHC2EN5VU,憑借其精準的電壓特性、低電容設計及緊湊封裝,為低速接口設備與空間受限應用提供了高效的靜電防護解決方案。

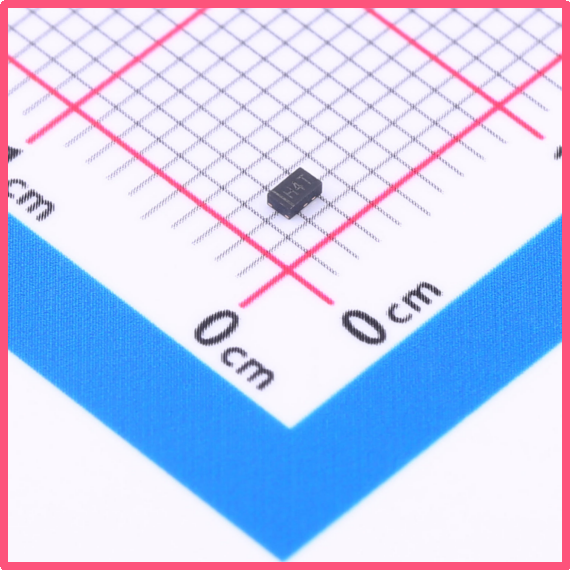

薩科微Slkor靜電保護二極管PTVSHC2EN5VU產品圖
一、ESD防護的核心挑戰與器件選型邏輯
靜電放電的本質是高電壓、短時間的能量沖擊,其峰值電流可達數安培,而持續時間僅納秒級。對于電子電路而言,這種瞬態過壓極易擊穿半導體器件的PN結,導致功能失效。因此,ESD保護器件需具備三大核心特性:快速響應能力、低鉗位電壓及與被保護電路的電壓兼容性。
PTVSHC2EN5VU的參數設計充分體現了這一邏輯。其反向工作電壓(VRWM)為6V,意味著在正常工作狀態下,器件對6V以下的電壓呈高阻態,不會干擾信號傳輸;當ESD事件發生時,擊穿電壓(VBR)最小值6.5V確保器件在電壓超過安全閾值時迅速導通,將過壓引導至地線。與此同時,鉗位電壓(VC)8.5V的指標尤為關鍵——它表示在ESD沖擊下,器件能將電壓限制在8.5V以內,遠低于多數低電壓電路的損壞閾值(如CMOS器件的擊穿電壓通常在10-15V之間)。這種"精準鉗位"特性,有效避免了傳統保護器件因鉗位電壓過高導致的二次損傷。

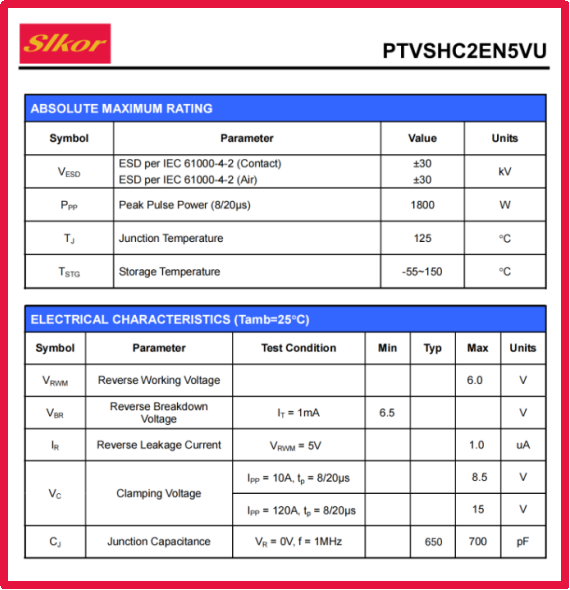

薩科微Slkor靜電保護二極管PTVSHC2EN5VU規格書
二、低電容設計:兼顧防護與信號完整性的平衡術
在非高速接口應用中,信號完整性同樣不容忽視。盡管PTVSHC2EN5VU未針對HDMI、USB3.0等高速場景優化,但其650pF的結電容(CJ)在低速接口中仍具有顯著優勢。例如,在音頻接口(如3.5mm耳機插孔)、電源管理模塊或低速控制總線(如I2C、SPI)中,過高的電容可能導致信號衰減或邊沿遲滯,而650pF的電容值可確保在1MHz以下的頻段內,信號傳輸幾乎不受影響。
這一特性在空間受限的設備中尤為實用。以智能手表為例,其主板面積通常不足1平方英寸,卻需集成藍牙、傳感器、充電接口等多類模塊。PTVSHC2EN5VU采用的DFN1610-2L封裝(尺寸1.6mm×1.0mm),厚度僅0.6mm,可輕松嵌入緊湊的電路布局中,同時其低電容特性避免了因防護器件引入的額外信號干擾,保障了觸控反饋、心率監測等低速信號的準確性。

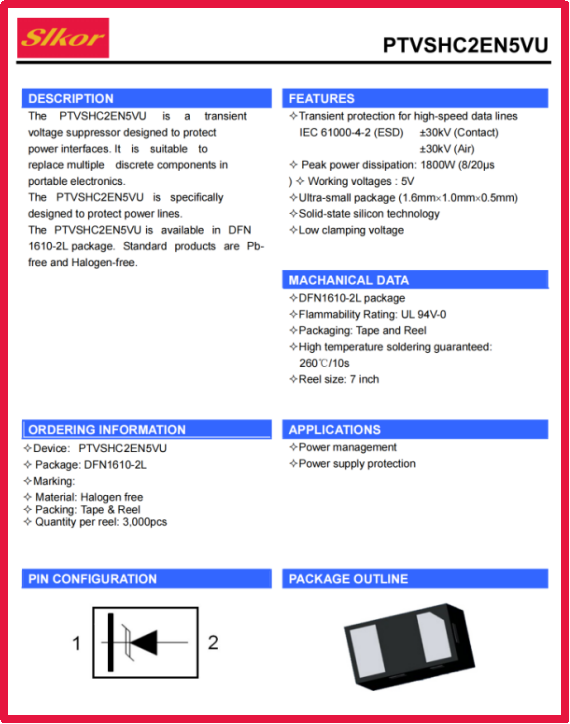

薩科微Slkor靜電保護二極管PTVSHC2EN5VU相關參數
三、低漏電流:延長便攜設備續航的關鍵
對于電池供電的便攜式設備,漏電流(IR)是影響待機時間的重要因素。PTVSHC2EN5VU在6V工作電壓下的漏電流僅為1μA,這一指標在同類產品中處于領先水平。以真無線耳機為例,其充電盒需長期處于待機狀態,若每個保護器件漏電流為1μA,10個接口的累計漏電流可達10μA,按3.7V鋰電池容量計算,每年自放電損耗約0.32mAh??此莆⑿〉臄?shù)值,在TWS耳機普遍采用30-50mAh電池的背景下,累積效應將顯著縮短更換周期。薩科微器件的低漏電流特性,有效緩解了這一問題,助力設備實現更長的待機時間。
五、技術演進與市場趨勢:小型化與高性能的持續融合
隨著電子設備向更輕薄、更智能方向發展,ESD保護器件的技術演進呈現出兩大趨勢:封裝微型化與性能綜合化。薩科微PTVSHC2EN5VU的DFN1610-2L封裝正是這一趨勢的體現,其面積較傳統的SOT-23封裝縮小約60%,卻保持了同等級的電氣性能。未來,隨著5G、物聯網的普及,低速接口設備對ESD防護的需求將進一步細化——既需要器件具備更低的電容與漏電流,也要求其在有限空間內實現多通道集成。
此外,環保法規的升級(如RoHS、REACH)也推動著ESD器件向無鉛化、高溫可靠性方向發展。PTVSHC2EN5VU符合無鉛制程要求,且工作溫度范圍達-55℃至150℃,可適應從北極圈到熱帶地區的復雜環境,為全球市場的設備提供了通用性解決方案。
