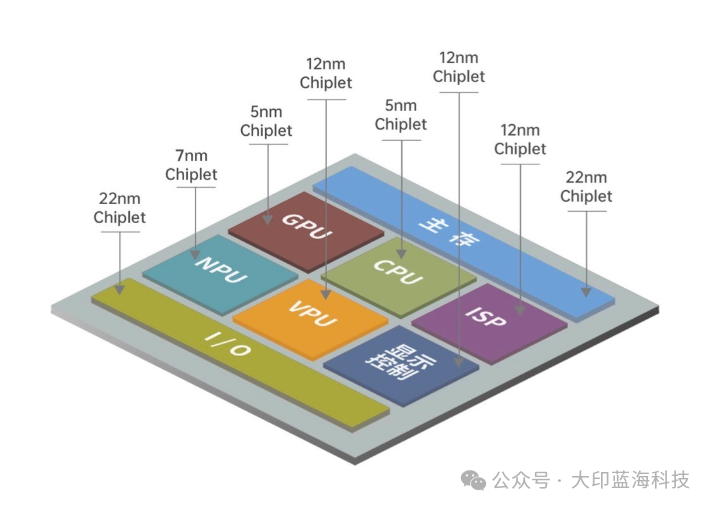

芯粒英文是Chiplet，是指預先制造好、具有特定功能、可組合集成的晶片（Die），Chiplet也有翻譯為“小芯片”，中科院計算所韓銀和等2020年時建議將Chiplet翻譯為“芯?！?/span>。

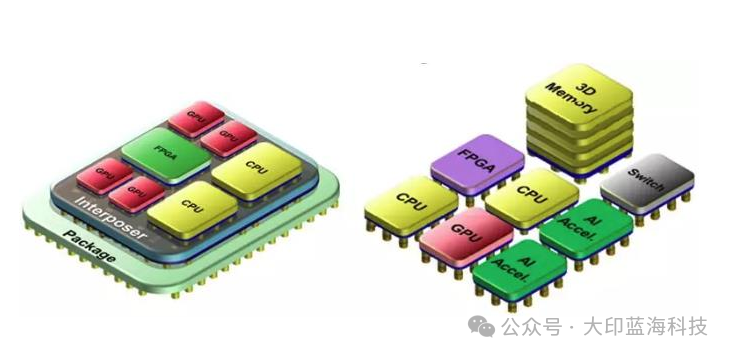

2010年，蔣尚義先生提出通過半導體公司連接兩顆芯片的方法，區別于傳統封裝，定義為先進封裝。2015年Marvell創始人之一周秀文(Sehat Sutardja)博士曾提出Mochi (Modular Chip，模塊化芯片)架構的概念，這是芯粒早期雛形。AMD率先將芯粒技術大規模應用于商業產品。2019年，國內華為等公司也在產品中使用芯粒技術。2022年基金委雙清論壇上，孫凝暉院士、劉明院士、蔣尚義先生等討論提出了“集成芯片”概念，也是對芯粒集成芯片的概括和定義。

關于芯粒技術，網上有多篇寫的比較全面的介紹。如54所的許居衍院士的報告，ARM的邵博士寫的文章《多Die封裝：Chiplet小芯片的研究報告》，華為的夏博士的文章，成都電子科大的黃樂天的文章，清華大學研究組提出的芯粒設計成本估算模型。不過，網上也有一些值得關注的觀點。清華大學魏少軍教授指出，Chiplet處理器芯片是先進制造工藝的“補充”，而不是替代品?！捌淠繕?biāo)還是在成本可控情況下的異質集成。”

當前，大模型的應用如日中天，其使用場景正在從云端迅速向邊緣端延伸。不論是在云端還是邊緣端，CPU與NPU之間更加緊密的互聯集成，已成為新一代AI計算硬件發展的顯著趨勢。AI PC等新穎概念和產品的涌現，正是這一趨勢的生動體現。得益于Chiplet技術和先進封裝技術的快速發展，CPU與NPU的集成得以實現更高的帶寬、更出色的靈活性，同時降低了研發成本，縮短了研發周期。

近日，原粒半導體與超摩科技攜手宣布達成戰略合作，雙方將圍繞原粒半導體領先的高性能NPU Chiplet產品與超摩科技的高性能CPU Chiplet產品，共同致力于開發集高性能與高集成度于一身的多模態AI大模型解決方案。

超摩科技成立于2021年，是高性能Chiplet設計的先行者與領導者，專注于通用Chiplet CPU及高性能Chiplet互聯解決方案。超摩科技提供基于從智算中心、數據中心、邊緣計算、數據網絡通信、自動駕駛等領域的系列高性能Chiplet解決方案。

歷經三年產品打磨，超摩科技已成為國內高性能Chiplet互聯解決方案的主力方案商，產品得到客戶認可，已有眾多客戶導入量產并形成規模營收，商業已達成落地閉環。下一步，超摩科技將推動高性能CPU Chiplet產品持續商業落地，助力產業新的價值成長。

目前，原粒半導體與超摩科技已經對雙方的AI Chiplet和CPU Chiplet產品的互聯適應性進行了驗證，雙方將聯合開發推出高性能、高靈活性、高性價比的AI大模型解決方案，市場前景廣闊，眾多行業客戶對此方案表現出濃厚的興趣。

超摩科技創始人兼CEO范靖認為，AI大模型當前的形勢十分活躍且富有潛力。在政策、技術和市場的三重驅動下，AI大模型產業得到了快速發展。原粒半導體的AI Chiplet憑借領先的技術實力和獨特的產品定位，能夠?yàn)閺V大客戶提供卓越的高性能通用AI Chiplet解決方案。雙方的合作將推動AI大模型CPU+NPU的高性能異構解決方案邁向新的高峰，為行業帶來更多的價值創新與突破。

04
—————— 大算力芯片，正在擁抱Chiplet ——————

首先來看AMD，AMD是選擇Chiplet最積極的廠商之一

在2019年的時候，AMD就初次嘗試了Chiplet封裝，將不同工藝節點的CPU內核且I/O規格不同的芯片封裝在一起，顯著提高了能效和功能。

之后，AMD又發布了實驗性產品，即基于3D Chiplet技術的3D V-Cache。使用的處理器芯片是Ryzen 5000，采用臺積電3D Fabric先進封裝技術，成功地將包含有64MB L3 Cache的Chiplet以3D堆疊的形式與處理器封裝在了一起。

從數據性能來看，采用3D Chiplet的原型芯片將性能平均提高了12%。從這一點上，也能看到3D Chiplet對實際工作負載的提升有實質性的貢獻。

不止在CPU，AMD在GPU方面也選擇了Chiplet技術。目前，AMD發布的[敏感詞]MI300系列芯片時，同樣采用Chiplet技術，8個GPU Chiplet加4個I/O內存Chiplet的設計，總共12個5nm Chiplet封裝在一起，使其集成的晶體管數量達到了1530億，高于英偉達H100的800億晶體管。這款芯片在推出時，也是打出了對標英偉達H100的口號。

此外，AMD含Chiplet技術的CPU銷量占比也在不斷提高。根據德國電腦零售商Mindfactory數據，2021年10月至2022年12月間AMD CPU的銷量中，含Chiplet技術的CPU銷量占比不斷提高，從約80%上升至約97%。



再來看英特爾。英特爾的首次推出基于Chiplet設計的處理器是Sapphire Rapids，時間在2023年1月。

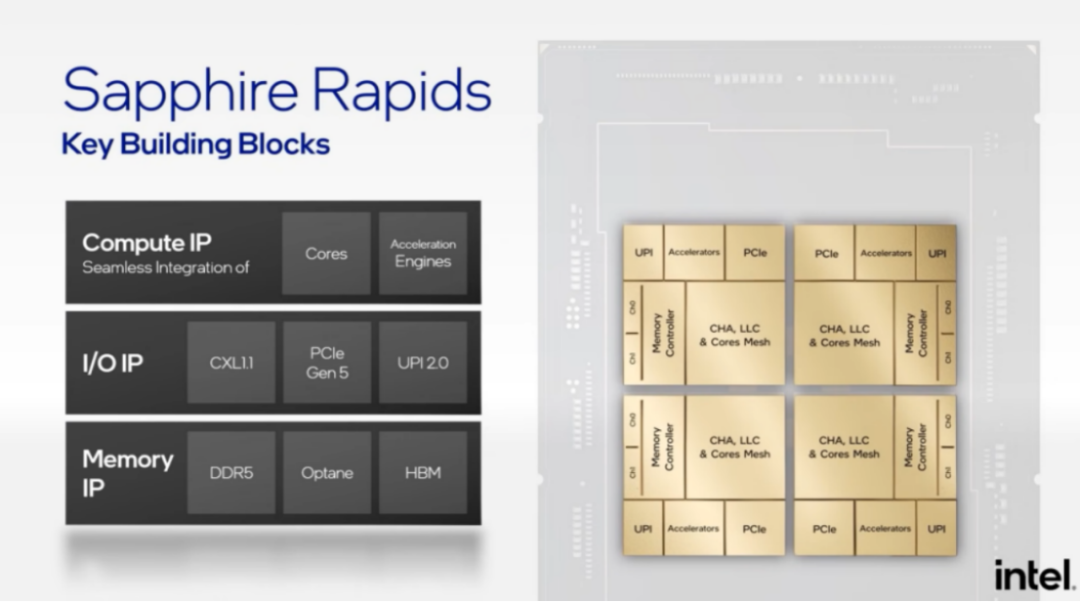

具體來看，通過兩組鏡像對稱的相同架構的building blocks，組合4個Chiplets，獲得4倍的性能和互聯帶寬。每個基本模塊包含計算部分（CHA & LLC & Cores mesh， Accelerators）、memory interface部分（controller， Ch0/1）、I/O部分（UPI，PCIe）。通過將上述高性能組件組成基本的building block，再通過EMIB技術進行Chiplet互聯，可以獲得線性性能提升和成本收益。

最后，來看英偉達。英偉達坐穩GPU領域霸主這一點毋庸置疑，而霸主英偉達在今年推出的“最強”GPU B200也同樣采用Chiplet技術。GB200超級芯片是由2顆B200 GPU和1顆Arm架構的Grace CPU（[敏感詞]處理器）組合而來。

由此可見，英特爾、AMD、英偉達都在自家的CPU、GPU上使用了Chiplet技術。這將Chiplet推入了一個全新的商業化階段。

Chiplet這一錘，算是重重砸下了。

Chiplet從CPU到GPU

在之前傳統的GPU也是由一個[敏感詞]工作負載處理器，將渲染任務發送到芯片內的多個著色器塊之一。每個單元都被賦予一塊幾何體來處理、轉換為像素，然后對它們進行著色。

后來AMD發現，Chiplet 用在CPU上效果很好，并且降低了制造成本。于是在GPU上也選擇了放棄[敏感詞]處理器，用多個小芯片取代單個硅塊，每個小芯片處理自己的任務。渲染指令以稱為命令列表的長序列發送到 GPU，其中所有內容都稱為繪制調用。

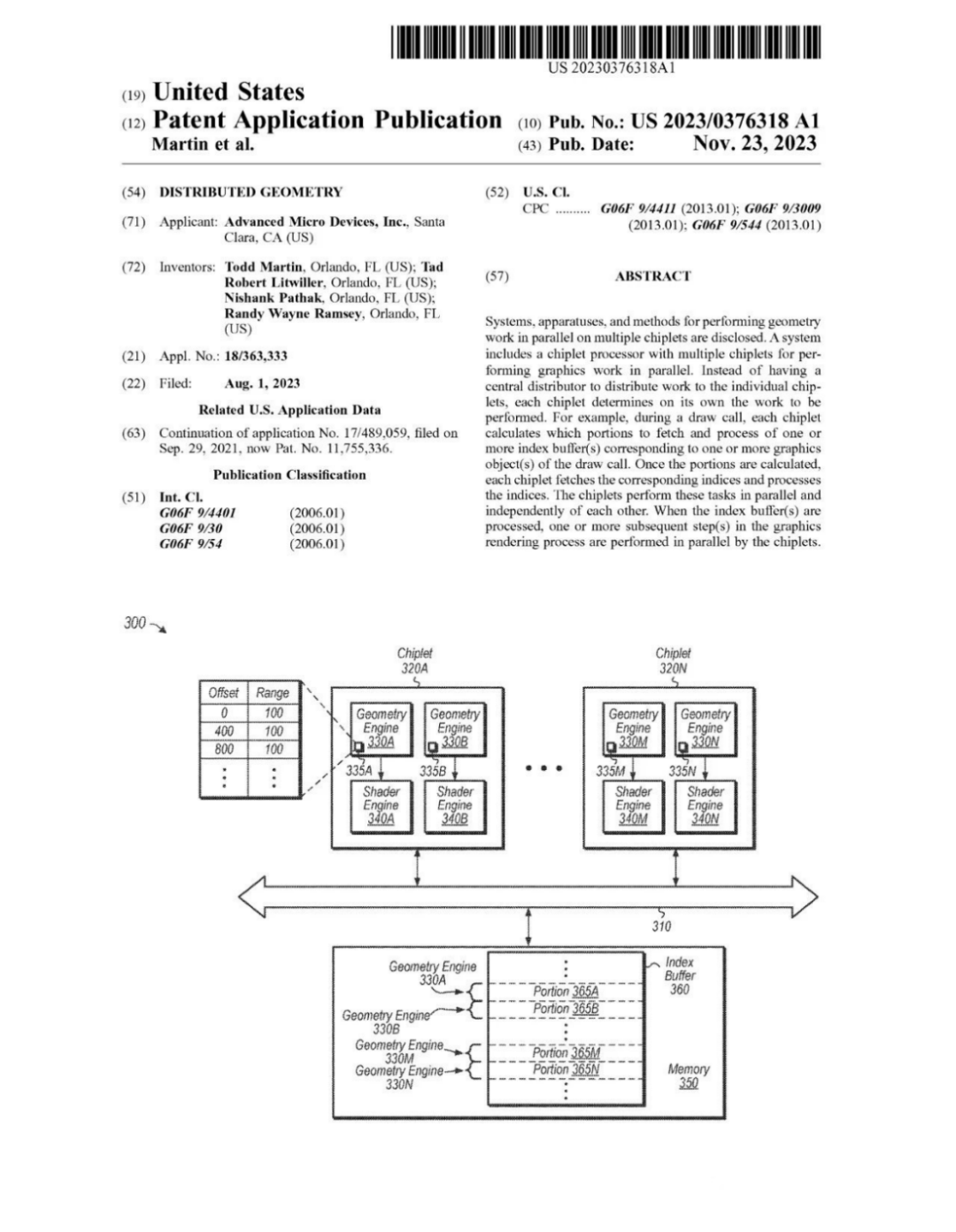

AMD 2019年Chiplet專利

該文件于 2019 年 6 月發布，即提交近兩年后，該功能已在 RDNA 2 中實現。AMD 于 2020 年開始推廣該架構，并于同年 11 月推出了[敏感詞]配備全新 RT-texture 處理器的產品。

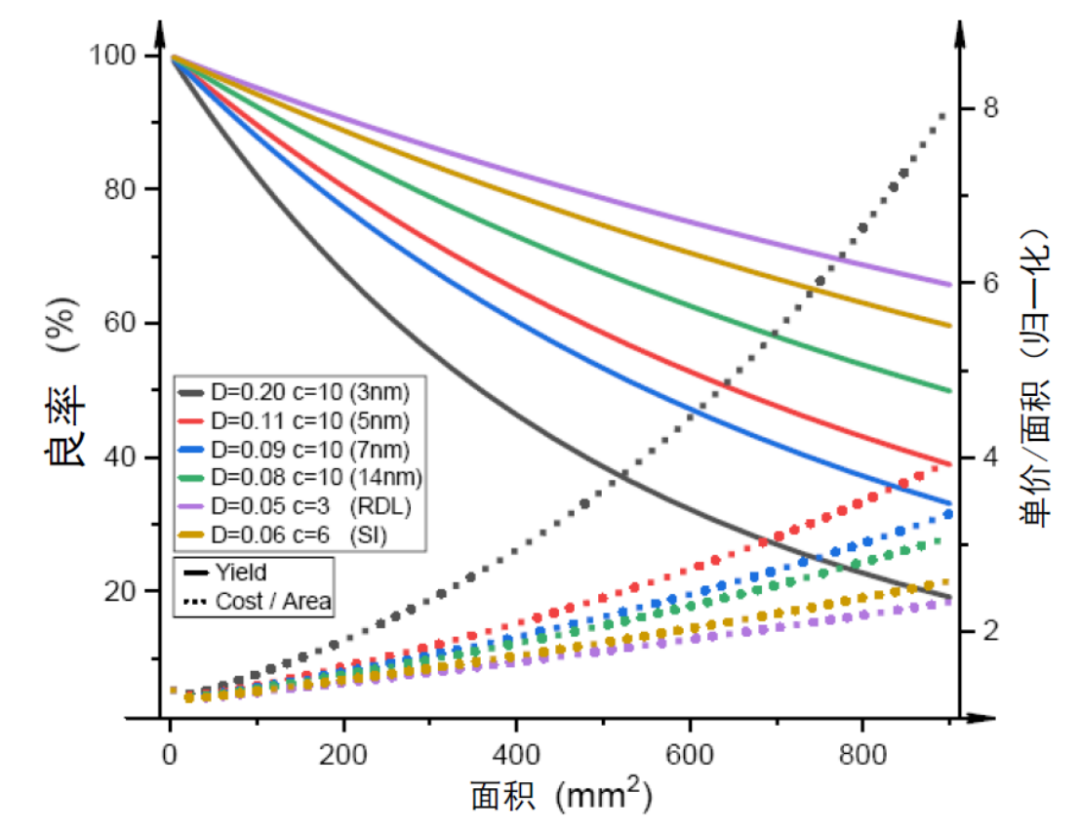

不同制程及封裝技術下的芯片良率、成本、面積的關系 注：D為缺陷密度，c為負二項分布中的集群參數或Seed’s model中臨界值數量

摩爾定律沒死，但確實是老了，在14nm之后成本曲線就變了。5nm工藝的成本相比7nm工藝增長了近1倍，3nm工藝相比5nm工藝預計將增長近1倍。在半導體工藝、規模限制越來越大的情況下，傳統大芯片的策略確實是寸步難行。
