2022-06-21 深圳 南山 , 業內領先的工程類工業總線及電源完整性解決方案供應商大印藍海發布新能源汽車充電樁CP通信濾波降噪模塊

伴隨我國新能源汽車?yán)谜哧懤m(xù)出臺，城市交通系統紛紛推出新能源公交車，加上工廠、倉庫也逐步應用新能源 AGV，充電樁的需求量日增月益。預計 2022年，我國將擁有分布式充電樁 980 萬，集中式充電樁 4.2 萬。充電樁的身影將出現在社會的各個角落，與生活、生產環環相扣，充電樁通訊系統智能升級勢在必行。

客戶挑戰和需求

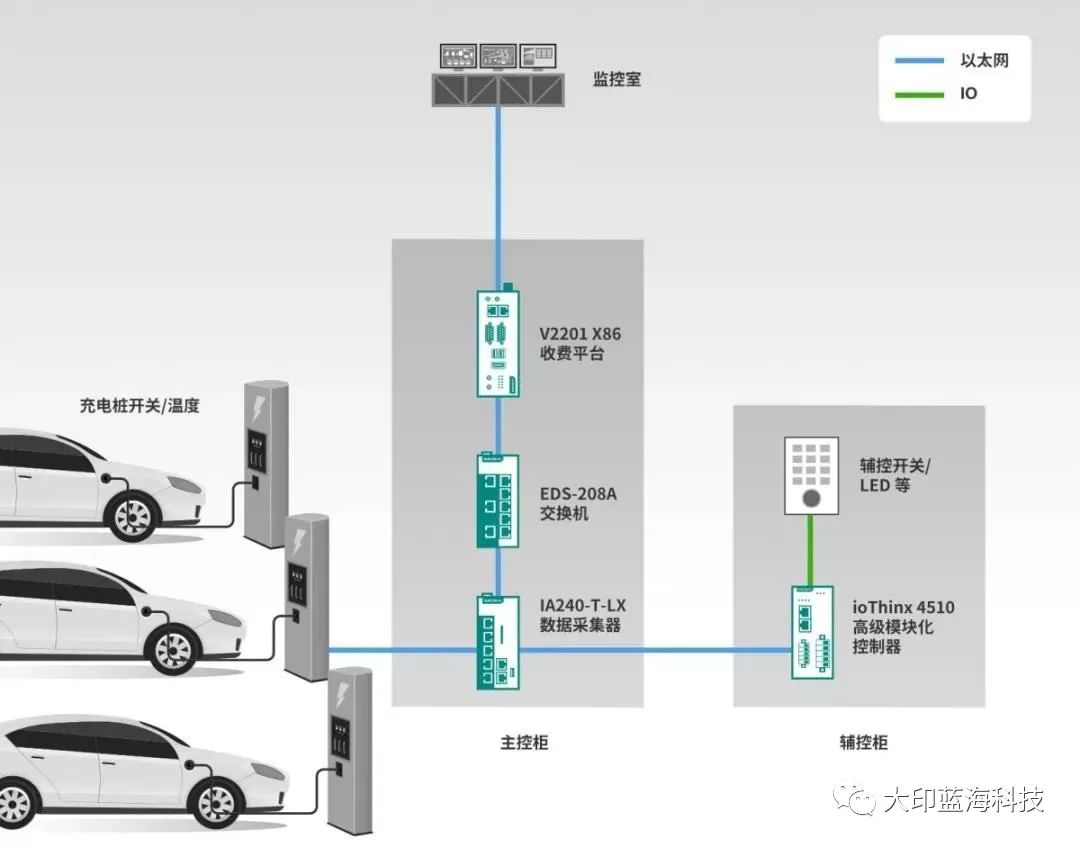

客戶計劃服務約 9000 輛電動大巴，需布局智能化充電樁網絡。通過為充電樁安裝主控箱，快捷采集分析數據，預測大巴充電時間，并進行預防性維護，從而保證充電的效率，減少企業的經濟成本。
同時，客戶地處深圳，氣候炎熱潮濕，主控箱若無法應對戶外應用場景便會影響交通系統的正常運行，這意味著通訊設備必須達到相應防護等級。
新能源大巴運輸客流途中需要根據用電情況決定進站充電時間，合理的充電決策有助于降低總成本，提高運輸效率。

運作環境溫度高、濕度大，必須確保通訊設備哪怕在濕度高達95% 的情況下也可正常運作。如遇雷雨天氣，須能克服充放電過程中出現的浪涌高壓等異常狀況。
實現與周邊不同充電樁通訊的互聯互通，形成智能化網絡。
充電樁主控箱布局復雜，涉及環節眾多，從設計到維護都具有挑戰性。

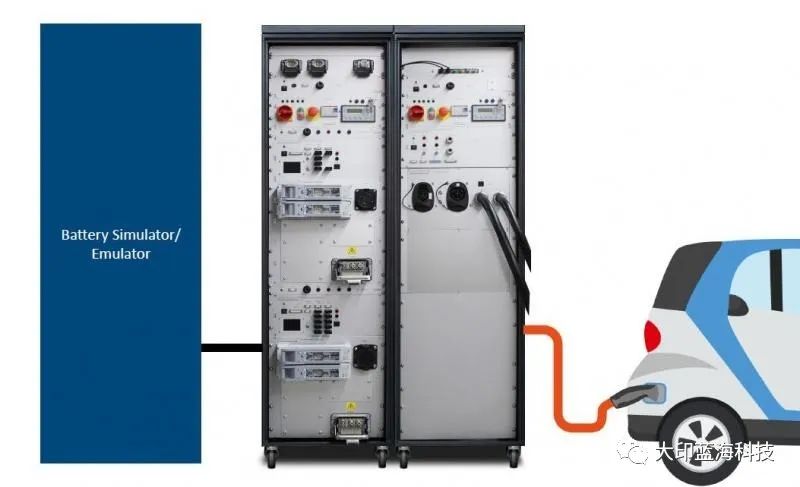

關于新能源汽車充電樁CP通信

充電樁上的CP通信主要是用于交流充電。也就是我們所稱的慢充。而CP是屬于我們的確認連接線。一方面是為了確定我們槍與座之間的連接。另一方面是用來傳輸我們充電樁，能提供的[敏感詞]電流信號。

CP信號全稱為控制引導功能信號 Control Pilot function，該信號主要用于監控電動汽車和電動汽車供電設備之間(充電樁)交互的功能。其實很簡單，CP信號就是汽車和充電樁之間的握手通信的PWM脈沖調制信號。

交流充電樁上才有CP這個信號，CP的定義為控制引導信號。

作用：充電樁和充電車，無其他通訊信號，只能由CP的信號來判斷、控制充電狀態和充電電流大小。

充電狀態是CP對PE電壓信號來決定，充電電流大小是PWM波的占空比來決定。
CP信號對應到充電槍的幾個狀態，但需要說明的是PWM信號的占空比表示為充電樁[敏感詞]能提供的充電電流數據。PWM信號的幅值表示充電槍的不同狀態序號。

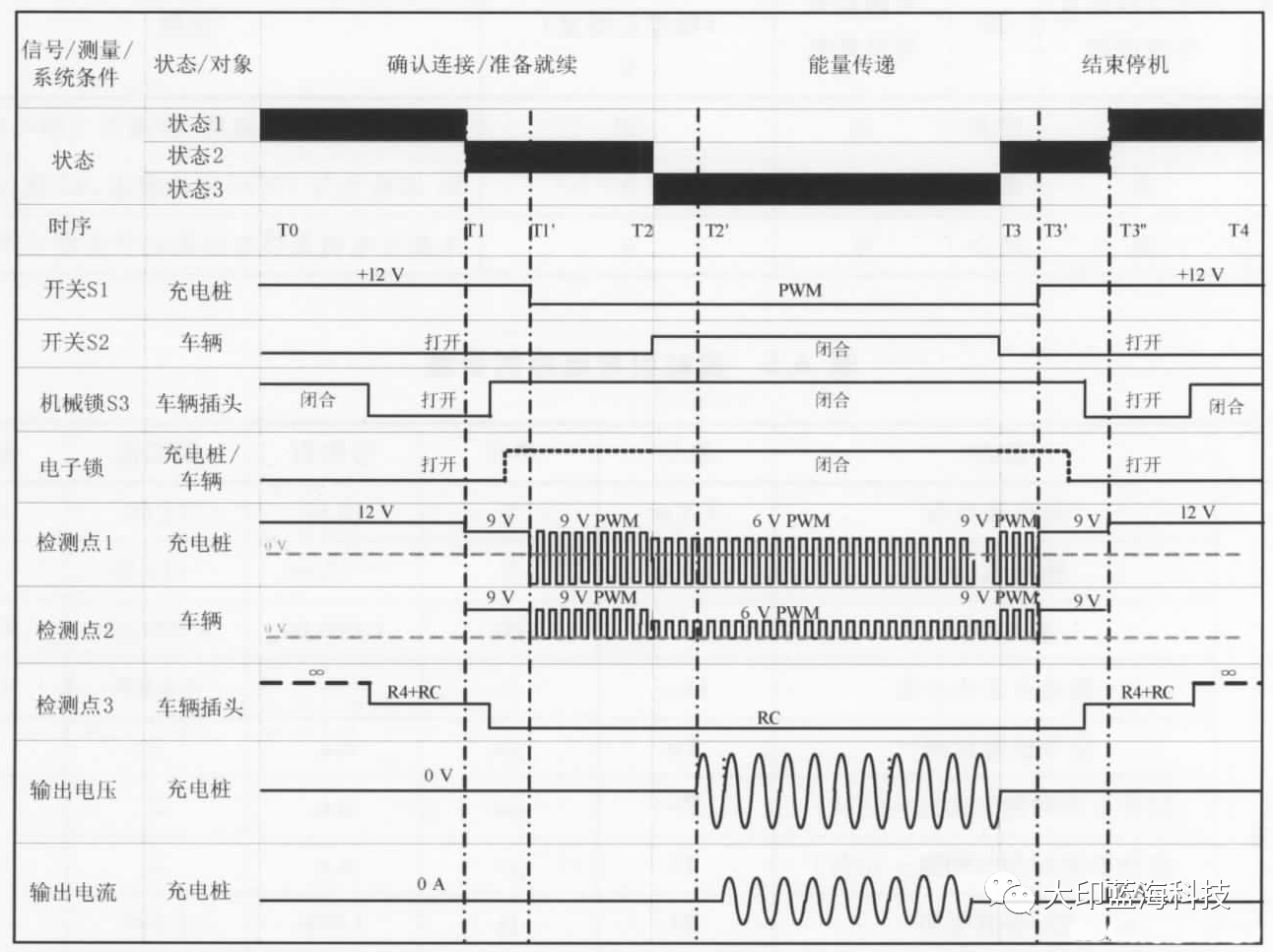

CP通信流程：

新能源充電樁CP通信抗干擾濾波器
PWM脈寬調制EMC降噪電機驅動控制

數據通信濾波器相關延伸應用領域

超強數據抗干擾濾波器/控制信號/消防信號隔離器/對講系統降噪器

BLDC直流無刷-步進電機PWM開關量共模降噪抗干擾濾波器/保護器

開關量整形抗干擾濾波器/控制信號/消防隔離器/通信對講降噪器

數字信號整形器/數字共?？箶_/數字信號濾波器/數字信號降噪器

激光測距-PWM數據信號濾波器/ PWM脈沖信號共模干擾降噪濾波器

礦用氣體檢測控制信號抗擾濾波器/總線抗擾隔離器

產品型號 UBD-3000GLIF

產品圖片

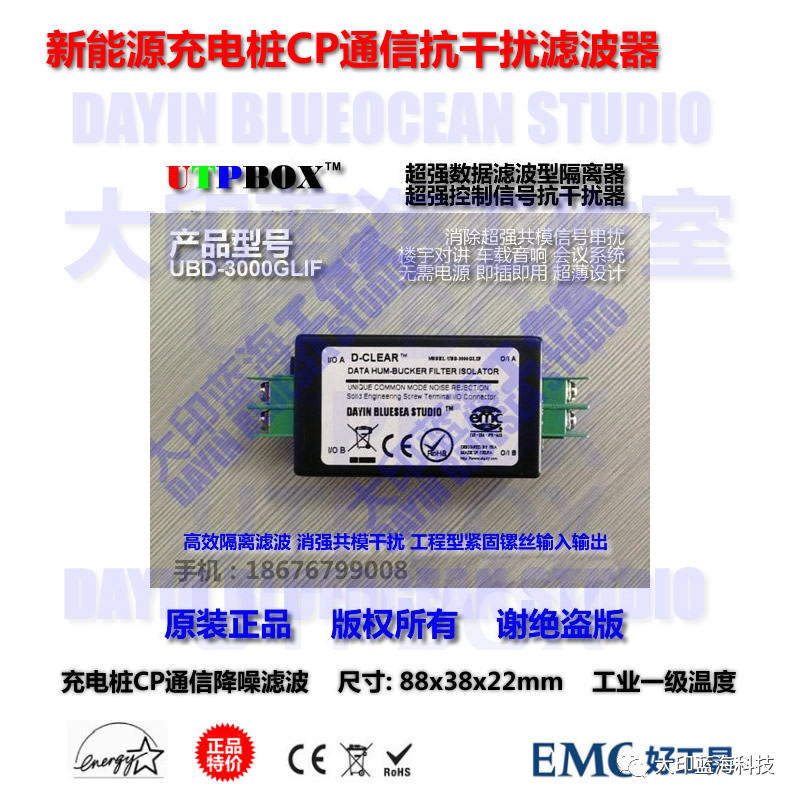

UBD-3000GLIF PWM數據抗干擾濾波器

產品特點:

高性能超強共模干擾抑制,高達68dB的共模抑制比

本機小于0.3dB的[敏感詞]損耗 大于18dB的線路回?fù)p

超強-超低頻交流市電(50-100HZ)共纜串?dāng)_抑制

支持新版充電樁CP通信 +/-12V @1KHz PWM總線標準

高達10MHz@正弦?guī)挘?/span>48dB CMRR@1KHz共模抑制

支持低壓電源與數據信號共纜串?dāng)_共模隔離抑制

支持?jǐn)?shù)據源高阻抗輸出 國際電纜傳輸距離大于500米

無需電源 無需設置 支持熱插拔 即插即用 綠色環保

防老化ABS超薄型機殼 防老化 (防水型可選)

7.5寬大鏍絲接線端子 確保穩定可靠

-45度至+85度工業一級產品設計

綠色RHOS 符合CE/FCC國際認證

100%灌封，防水防潮耐化學性抗震動

安裝尺寸：88X38X22mm

產品應用:

新能源充電樁智能通信 特斯拉超級工廠 北汽新能源汽車 CP脈寬調制PWM通信總線抗擾 新能源EMC實驗室 工業光電控制 精密數據采集處理 樓宇對講系統 激光測距數據采集 消防系統指揮系統 多媒體數字標牌

充電樁通信系統智能升級

免責聲明：本文原創作者印寧華，本文僅代表作者個人觀點，不代表薩科微及行業觀點，只為轉載與分享，支持保護知識產權，轉載請注明原出處及作者，如有侵權請聯系我們刪除。
