基于樹莓派RP2040游戲機的簡易網絡氣象站

發布時間：2022-09-06作者來源：薩科微瀏覽：4021

一、設計目標

1.RP2040 Game Kit板通過提供的ESP32-S2的WiFi模塊連接網絡。

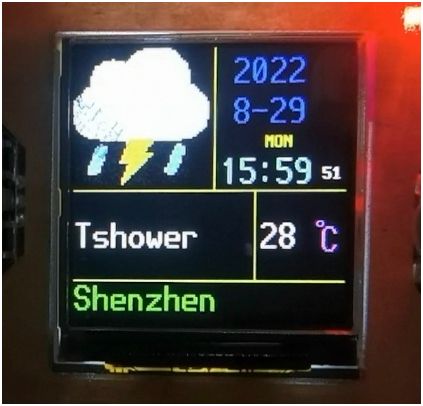

2.在RP2040 Game Kit上顯示某一個城市的氣象信息 - 時間、天氣實況、生活指數、天氣預報...

3.通過RP2040 Game Kit上的按鍵和四向搖桿配合能夠切換顯示不同城市的信息，做到能切換顯示、刷新數據、修改城市名。

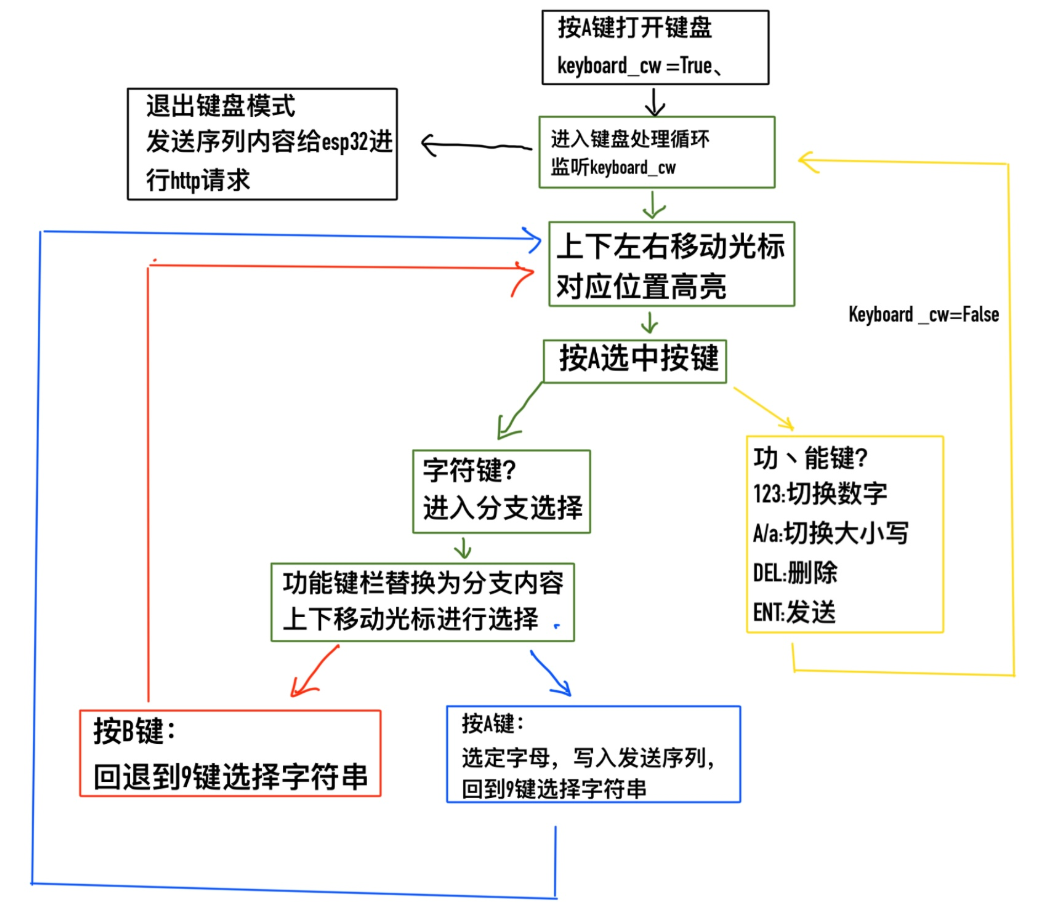

4. 通過顯示屏與搖桿按鍵交互來模擬一個九鍵鍵盤，實現城市名的自主輸入，輸入錯誤也會有錯誤提示。

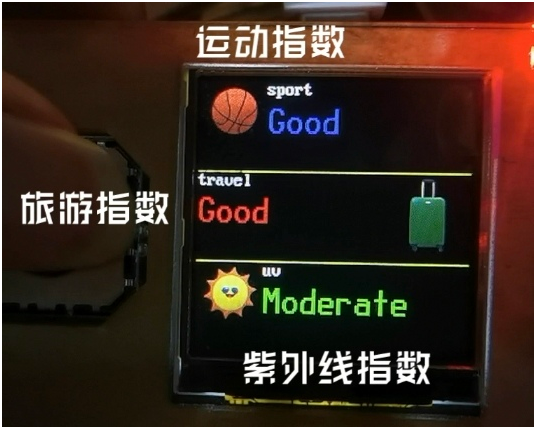

5. 搭配上圖片來豐富顯示內容，包括天氣氣象符號、各生活指數示意圖等。

二、準備工作

1?硬件連接

Rp2040游戲機與esp32-s2模塊的連線如下圖所示。

pico esp32s2

tx = Pin(16) --> RXD_PIN (GPIO_NUM_21)

rx = Pin(17) --> RXD_PIN (GPIO_NUM_21)

3V3 --> 3V3

GND --> GND

2. 開發環境

(1）thonny。安裝過程具體可參考 https://class.eetree.cn/live_pc/l_60fe7f4fe4b0a27d0e360f74

(2) Vscode的插件Espressif IDF v1.3.0。

3. 參考例程

(1)ESP32 IDF v4.3.1：樂鑫ESP開發環境，本項目參考了其中的http request,uart,wifi station 例程。具體可參考官方文檔ESP-IDF 編程指南。

(2)硬禾學堂2022寒假在家練：基于樹莓派RP2040的嵌入式系統學習平臺，相關內容可參考https://www.eetree.cn/project/detail/698

4.源代碼目錄結構

(1)Rp2040

-/
-weather_main.py 主函數
-draw.py 畫圖部分
-http_deal.py http數據處理部分
-location.py 鍵盤鍵位內容
-button.py 按鍵
-board.py 引腳定義
-vga2_8x8.py字體小
-vga1_16x32.py字體大
-vga1_8x16.py 字體中
-weather_picture_small/ 天氣現象圖片（?。?br style="box-sizing: border-box;"/> -weather_picture_big/ 天氣現象圖片（大）
-index of living/ 生活指數插圖

（2）ESP32-S2

- http_request/

- CMakeLists.txt

- sdkconfig

- main/ - CMakeLists.txt

- http_main.c esp32主函數，http請求，json解析

- http.h

- uart.c 串口通信部分

- uart.h

- wifi.c wifi連接部分

- wifi.h

5.使用說明

(1)先將wifi_name和wifi_passwd分別修改成要連接的熱點的名字和密碼。
(2)分別編譯下載程序到pico和esp32s2（esp32s2可用vscode），具體可參照上面的源代碼目錄結構。
(3)使用杜邦線進行硬件連接，具體連線請參照上面的硬件連接。
(4)上電開機。

6.注意事項

(1)部分wifi可能不能被esp32識別。

(2)使用過程中請保持網絡順暢，若失去網絡連接或產生一些其它錯誤，可以試著先按下esp32的reset鍵重啟，再運行RP2040的主程序。

(3)由于使用心知天氣平臺的免費版，暫時只支持國內部分城市。

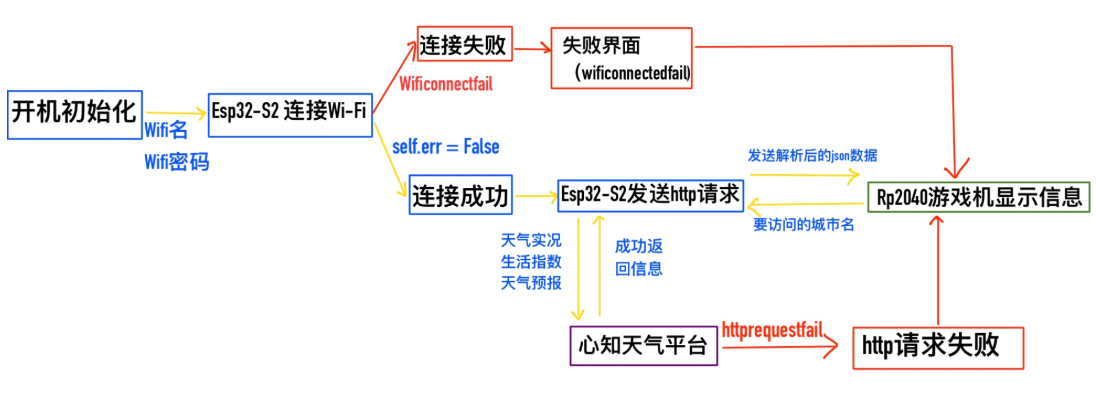

三、軟件流程圖

四、實現過程

1?網絡連接

(1）WiFi連接

wifi名和密碼需提前設定，具體在RP2040的weather_main.py中修改，如下。

# 在此處修改你要連接的wifi名和密碼wifi_name = "123"wifi_passwd = "12345678"

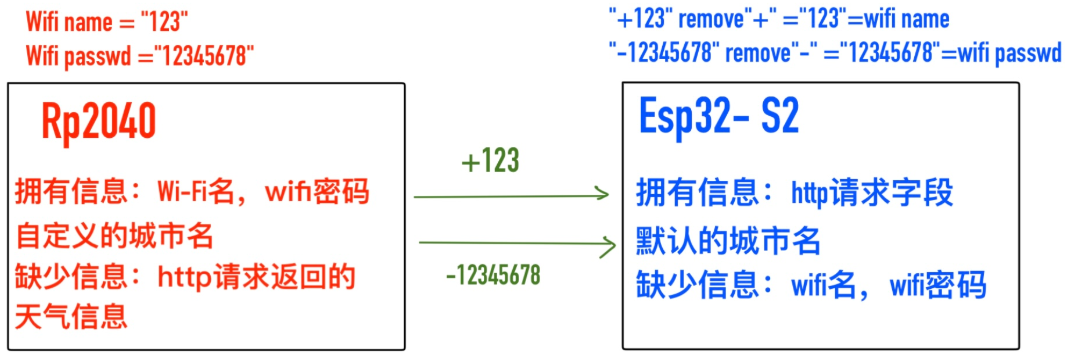

發送wifi信息給esp32前需進行簡單編碼以供esp32識別，具體請參考下面的多機通信部分。

在esp32接收到信息后立即調用wifi_init_sta（）函數進行wifi連接，這里是在esp32idf的例程 ~\Espressif\frameworks\esp-idf-v4.4.1\examples\wifi\getting_started\station 的基礎上修改的，具體如下。

/**********wifi初始化函數**************/void wifi_init_sta( char *wifi_ssid , char *wifi_password){
    s_wifi_event_group = xEventGroupCreate();

    // ESP_ERROR_CHECK(esp_netif_init());

    // ESP_ERROR_CHECK(esp_event_loop_create_default());
    esp_netif_create_default_wifi_sta();

    wifi_init_config_t cfg = WIFI_INIT_CONFIG_DEFAULT();
    ESP_ERROR_CHECK(esp_wifi_init(&cfg));

    esp_event_handler_instance_t instance_any_id;
    esp_event_handler_instance_t instance_got_ip;
    ESP_ERROR_CHECK(esp_event_handler_instance_register(WIFI_EVENT,
                                                        ESP_EVENT_ANY_ID,
                                                        &event_handler,
                                                        NULL,
                                                        &instance_any_id));
    ESP_ERROR_CHECK(esp_event_handler_instance_register(IP_EVENT,
                                                        IP_EVENT_STA_GOT_IP,
                                                        &event_handler,
                                                        NULL,
                                                        &instance_got_ip));

    wifi_config_t wifi_config = {
        .sta = {
            // .ssid = wifi_ssid ,
            // .password = wifi_password ,
            /* Setting a password implies station will connect to all security modes including WEP/WPA.
             * However these modes are deprecated and not advisable to be used. Incase your Access point
             * doesn't support WPA2, these mode can be enabled by commenting below line */
	     .threshold.authmode = WIFI_AUTH_WPA2_PSK,
        },
    };


    memcpy(wifi_config.sta.ssid, wifi_ssid, sizeof(wifi_config.sta.ssid));
    memcpy(wifi_config.sta.password, wifi_password, sizeof(wifi_config.sta.password));


    ESP_ERROR_CHECK(esp_wifi_set_mode(WIFI_MODE_STA) );
    ESP_ERROR_CHECK(esp_wifi_set_config(WIFI_IF_STA, &wifi_config) );
    ESP_ERROR_CHECK(esp_wifi_start() );

    ESP_LOGI(TAG, "wifi_init_sta finished.");

    /* Waiting until either the connection is established (WIFI_CONNECTED_BIT) or connection failed for the maximum
     * number of re-tries (WIFI_FAIL_BIT). The bits are set by event_handler() (see above) */
    EventBits_t bits = xEventGroupWaitBits(s_wifi_event_group,
            WIFI_CONNECTED_BIT | WIFI_FAIL_BIT,
            pdFALSE,
            pdFALSE,
            portMAX_DELAY);

    /* xEventGroupWaitBits() returns the bits before the call returned, hence we can test which event actually
     * happened. */
    if (bits & WIFI_CONNECTED_BIT) {
        ESP_LOGI(TAG, "connected to ap SSID:%s password:%s",
                 wifi_ssid, wifi_password);
                  http_get_task();  //連接成功，發送http請求
        // sendData(TAG,"connectsucess");
    } else if (bits & WIFI_FAIL_BIT) {
        ESP_LOGI(TAG, "Failed to connect to SSID:%s, password:%s",
                 wifi_ssid, wifi_password);
        sendData(TAG,"Connectfail");  //連接失敗，發送狀態告知pico

    } else {
        ESP_LOGE(TAG, "UNEXPECTED EVENT");
        sendData(TAG,"Connectfail"); //連接失敗，發送狀態告知pico
    }

    /* The event will not be processed after unregister */
    ESP_ERROR_CHECK(esp_event_handler_instance_unregister(IP_EVENT, IP_EVENT_STA_GOT_IP, instance_got_ip));
    ESP_ERROR_CHECK(esp_event_handler_instance_unregister(WIFI_EVENT, ESP_EVENT_ANY_ID, instance_any_id));
    vEventGroupDelete(s_wifi_event_group);}

wifi連接成功后就立即發送http請求，失敗則返回狀態給RP2040。

(2)http請求

這里參考了esp32idf的例程~\Espressif\frameworks\esp-idf-v4.4.1\examples\protocols\http_request，將其中的循環任務改成了單次調動并根據不同的請求內容增加了參數判斷，就能根據需要進行http請求，并在發生錯誤時發送狀態給RP2040，具體內容在http_main.c中，如下。

//HTTP請求函數void http_get(char arg){
    const struct addrinfo hints = {
        .ai_family = AF_INET,
        .ai_socktype = SOCK_STREAM,
    };
    struct addrinfo *res;
    struct in_addr *addr;
    int s, r;

    char recv_buf[64];
    char mid_buf[1400];   //接受http報文正文部分

    memset(mid_buf,0,sizeof(mid_buf));
    char WEB_PATH[200] = "GET " ;

    // 組合字段構成http請求的發送內容，根據不同的請求進行不同的組合
    switch (arg){
       //實時天氣，例：http://api.seniverse.com/v3/weather/now.json?key=your_api_key&location=beijing&language=en&unit=c
       case WEATHER_CURRENT:
        strcat(WEB_PATH,WEB_PATH_CURRENT_1);
        strcat(WEB_PATH,reqLocation);
        strcat(WEB_PATH,WEB_PATH_CURRENT_2);
        strcat(WEB_PATH,REQUEST_ED);
        break;
        //生活指數，例：http://api.seniverse.com/v3/life/suggestion.json?key=SzOM2PDJp7crLA0Ug&location=haikou&language=en
        case WEATHER_LIFE:
        strcat(WEB_PATH,WEB_PATH_LIFE_1);
        strcat(WEB_PATH,reqLocation);
        strcat(WEB_PATH,WEB_PATH_LIFE_2);
        strcat(WEB_PATH,REQUEST_ED);
        break;
        //天氣預報，例：http://api.seniverse.com/v3/weather/daily.json?key=your_api_key&location=beijing&language=zh-Hans&unit=c&start=0&days=5
        case WEATHER_FORECAST:
        strcat(WEB_PATH,WEB_PATH_FORECAST_1);
        strcat(WEB_PATH,reqLocation);
        strcat(WEB_PATH,WEB_PATH_FORECAST_2);
        strcat(WEB_PATH,REQUEST_ED);
        break;

        default:ESP_LOGI(TAG, "wrong");

    }


    int err = getaddrinfo(WEB_SERVER, WEB_PORT, &hints, &res);

    if(err != 0 || res == NULL) {
        ESP_LOGE(TAG, "DNS lookup failed err=%d res=%p", err, res);
        vTaskDelay(1000 / portTICK_PERIOD_MS);
        sendData(TAG,"httprequestfail");     //http初始化失敗，告知pico

    }else {
        /* Code to print the resolved IP.

           Note: inet_ntoa is non-reentrant, look at ipaddr_ntoa_r for "real" code */
        addr = &((struct sockaddr_in *)res->ai_addr)->sin_addr;
        ESP_LOGI(TAG, "DNS lookup succeeded. IP=%s", inet_ntoa(*addr));

        s = socket(res->ai_family, res->ai_socktype, 0);
        if(s < 0) {
            ESP_LOGE(TAG, "... Failed to allocate socket.");
            freeaddrinfo(res);
            vTaskDelay(1000 / portTICK_PERIOD_MS);
            sendData(TAG,"httprequestfail"); //http初始化失敗，告知pico
        }else{
            ESP_LOGI(TAG, "... allocated socket");

            if(connect(s, res->ai_addr, res->ai_addrlen) != 0) {
                ESP_LOGE(TAG, "... socket connect failed errno=%d", errno);
                close(s);
                freeaddrinfo(res);
                vTaskDelay(4000 / portTICK_PERIOD_MS);
                sendData(TAG,"httprequestfail"); //http初始化失敗，告知pico
            }else{
                ESP_LOGI(TAG, "... connected");
                freeaddrinfo(res);

                if (write(s, WEB_PATH, strlen(WEB_PATH)) < 0) {
                    ESP_LOGE(TAG, "... socket send failed");
                    close(s);
                    vTaskDelay(4000 / portTICK_PERIOD_MS);
                    sendData(TAG,"httprequestfail"); //http初始化失敗，告知pico
                }else{
                    ESP_LOGI(TAG, "... socket send success");

                    struct timeval receiving_timeout;
                    receiving_timeout.tv_sec = 5;
                    receiving_timeout.tv_usec = 0;
                    if (setsockopt(s, SOL_SOCKET, SO_RCVTIMEO, &receiving_timeout,
                        sizeof(receiving_timeout)) < 0) {
                        ESP_LOGE(TAG, "... failed to set socket receiving timeout");
                        close(s);
                        vTaskDelay(4000 / portTICK_PERIOD_MS);
                        sendData(TAG,"httprequestfail"); //http初始化失敗，告知pico
                    }else{
                        ESP_LOGI(TAG, "... set socket receiving timeout success");


                        /* Read HTTP response */
                        do {
                            bzero(recv_buf, sizeof(recv_buf));
                            r = read(s, recv_buf, sizeof(recv_buf)-1);
                            strcat(mid_buf,recv_buf);
                            for(int i = 0; i < r; i++) {
                                putchar(recv_buf[i]);
                            }
                        } while(r > 0);
                        // ESP_LOGI(TAG,"return=%s",mid_buf);
                        //json格式轉化
                        cjson_to_struct_info(mid_buf,arg);


                        ESP_LOGI(TAG, "... done reading from socket. Last read return=%d errno=%d.", r, errno);
                        close(s);

                    }
                }
            }

        }

    }    }

由于要請求的內容有三項（天氣實況、生活指數、天氣預報），分別對應三個不同的請求行：

void http_get_task(void){
    memset(send_data_quene,0,sizeof(send_data_quene));
    http_get(WEATHER_CURRENT); //天氣實況
    vTaskDelay(1000 / portTICK_PERIOD_MS);  //適當延時
    http_get(WEATHER_FORECAST); //天氣預報
    vTaskDelay(1000 / portTICK_PERIOD_MS);
    http_get(WEATHER_LIFE);     //生活指數
    vTaskDelay(1000 / portTICK_PERIOD_MS);
    ESP_LOGI(TAG,"send_data:%s",send_data_quene);
    sendData(TAG,send_data_quene);//整合發送}

實時天氣，例：http://api.seniverse.com/v3/weather/now.json?key=your_api_key&location=beijing&language=en&unit=c

生活指數，例：http://api.seniverse.com/v3/life/suggestion.json?key=SzOM2PDJp7crLA0Ug&location=haikou&language=en

天氣預報，例：http://api.seniverse.com/v3/weather/daily.json?key=your_api_key&location=beijing&language=zh-Hans&unit=c&start=0&days=5

所以在函數在加入判斷到底發送哪一個，相應的請求行要進行不同組合，在http_get()函數中做判斷，具體內容在http.h中，如下。

#define WEB_SERVER "api.seniverse.com"#define WEB_PORT "80"#define reqUserKey "SzOM2PDJp7crLA0Ug"// #define reqLocation "Shenzhen"#define reqUnit "c"//天氣實況#define WEATHER_CURRENT 'C' #define WEB_PATH_CURRENT_1 "/v3/weather/now.json?key=" reqUserKey "&location="  #define WEB_PATH_CURRENT_2 "&language=en&unit=" reqUnit//生活指數#define WEATHER_LIFE 'L'#define WEB_PATH_LIFE_1 "/v3/life/suggestion.json?key=" reqUserKey "&location="  #define WEB_PATH_LIFE_2 "&language=en"//天氣預報#define WEATHER_FORECAST 'F'#define WEB_PATH_FORECAST_1 "/v3/weather/daily.json?key=" reqUserKey "&location="  #define WEB_PATH_FORECAST_2 "&language=en&unit=" reqUnit "&start=0&days=5"//http請求尾static const char *REQUEST_ED = " HTTP/1.0\r\n"
        "Host: "WEB_SERVER":"WEB_PORT"\r\n"
        "User-Agent: esp-idf/1.0 esp32\r\n"
        "\r\n";//城市名char *reqLocation ;

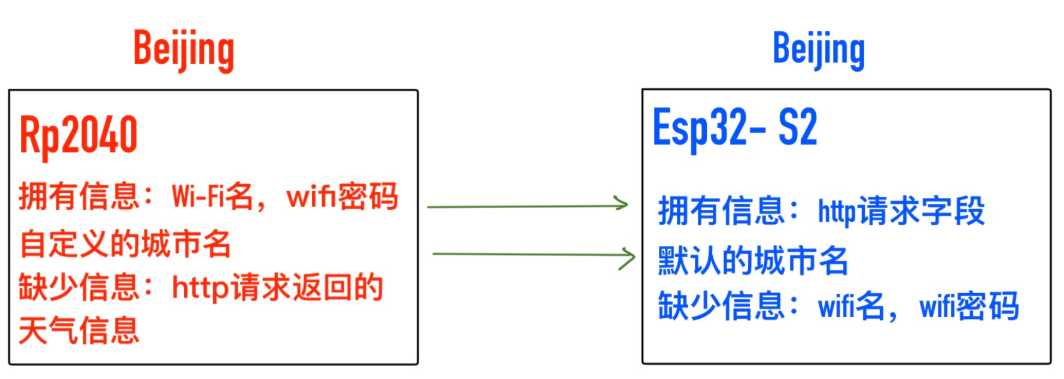

由于請求的城市名是會變化的，所以利用C語言strcat函數進行組合，組合好后就可以發送完整的請求行了。

而接收到的數據都是json格式，這里調用了cjson庫來進行解碼，針對不同的http報文有不同的處理方式，具體在http_main.c中，如下。

/***********json格式解析************/void cjson_to_struct_info(char *text,char arg){

    cJSON *root,*psub;
    cJSON *arrayItem;
    //截取有效json
    char *index=strchr(text,'{');
    strcpy(text,index);

    root = cJSON_Parse(text);

    if(root!=NULL)
    {
        /*******************天氣實況**********/
        if(arg == WEATHER_CURRENT){
            psub = cJSON_GetObjectItem(root, "results");
            arrayItem = cJSON_GetArrayItem(psub,0);

            cJSON *locat = cJSON_GetObjectItem(arrayItem, "location");
            cJSON *now = cJSON_GetObjectItem(arrayItem, "now");
            if((locat!=NULL)&&(now!=NULL))
            {
                psub=cJSON_GetObjectItem(locat,"name");
                sprintf(weathe.cit,"%s",psub->valuestring);
                ESP_LOGI(TAG,"city:%s",weathe.cit);
                strcat(send_data_quene,weathe.cit);  //拼接發送字符串
                strcat(send_data_quene,"+");         //分割符，讓pico識別

                psub=cJSON_GetObjectItem(now,"text");
                sprintf(weathe.weather_text,"%s",psub->valuestring);
                ESP_LOGI(TAG,"weather:%s",weathe.weather_text);
                strcat(send_data_quene,weathe.weather_text);
                strcat(send_data_quene,"+");

                psub=cJSON_GetObjectItem(now,"code");
                sprintf(weathe.weather_code,"%s",psub->valuestring);
                ESP_LOGI(TAG,"%s",weathe.weather_code);
                strcat(send_data_quene,weathe.weather_code);
                strcat(send_data_quene,"+");

                psub=cJSON_GetObjectItem(now,"temperature");
                sprintf(weathe.temperatur,"%s",psub->valuestring);
                ESP_LOGI(TAG,"temperatur:%s",weathe.temperatur);
                strcat(send_data_quene,weathe.temperatur);
                strcat(send_data_quene,"+");

            }else{
                sendData(TAG,"httprequestfail"); //json格式有誤。http請求失敗
            }

        }

        /*****************天氣預報*************************/
        if(arg == WEATHER_FORECAST){
            psub = cJSON_GetObjectItem(root, "results");
            arrayItem = cJSON_GetArrayItem(psub,0);

            cJSON *locat = cJSON_GetObjectItem(arrayItem, "location");
            cJSON *daily = cJSON_GetObjectItem(arrayItem, "daily");
            if((locat!=NULL)&&(daily!=NULL))
            {

                for(int i = 0;i<3;i++){
                    arrayItem = cJSON_GetArrayItem(daily,i);
                    psub = cJSON_GetObjectItem(arrayItem, "date");
                    sprintf(weathe.daily_weathe[i].date,"%s",psub->valuestring);
                    ESP_LOGI(TAG,"date:%s",weathe.daily_weathe[i].date);
                    strcat(send_data_quene,weathe.daily_weathe[i].date);
                    strcat(send_data_quene,"+");

                    psub = cJSON_GetObjectItem(arrayItem, "text_day");
                    sprintf(weathe.daily_weathe[i].text_day,"%s",psub->valuestring);
                    ESP_LOGI(TAG,"text_day:%s",weathe.daily_weathe[i].text_day);
                    strcat(send_data_quene,weathe.daily_weathe[i].text_day);
                    strcat(send_data_quene,"+");

                    psub = cJSON_GetObjectItem(arrayItem, "code_day");
                    sprintf(weathe.daily_weathe[i].code_day,"%s",psub->valuestring);
                    ESP_LOGI(TAG,"code_day:%s",weathe.daily_weathe[i].code_day);
                    strcat(send_data_quene,weathe.daily_weathe[i].code_day);
                    strcat(send_data_quene,"+");

                    psub = cJSON_GetObjectItem(arrayItem, "text_night");
                    sprintf(weathe.daily_weathe[i].text_night,"%s",psub->valuestring);
                    ESP_LOGI(TAG,"text_night:%s",weathe.daily_weathe[i].text_night);
                    strcat(send_data_quene,weathe.daily_weathe[i].text_night);
                    strcat(send_data_quene,"+");

                    psub = cJSON_GetObjectItem(arrayItem, "code_night");
                    sprintf(weathe.daily_weathe[i].code_night,"%s",psub->valuestring);
                    ESP_LOGI(TAG,"code_night:%s",weathe.daily_weathe[i].code_night);
                    strcat(send_data_quene,weathe.daily_weathe[i].code_night);
                    strcat(send_data_quene,"+");

                    psub = cJSON_GetObjectItem(arrayItem, "high");
                    sprintf(weathe.daily_weathe[i].high,"%s",psub->valuestring);
                    ESP_LOGI(TAG,"high:%s",weathe.daily_weathe[i].high);
                    strcat(send_data_quene,weathe.daily_weathe[i].high);
                    strcat(send_data_quene,"+");

                    psub = cJSON_GetObjectItem(arrayItem, "low");
                    sprintf(weathe.daily_weathe[i].low,"%s",psub->valuestring);
                    ESP_LOGI(TAG,"low:%s",weathe.daily_weathe[i].low);
                    strcat(send_data_quene,weathe.daily_weathe[i].low);
                    strcat(send_data_quene,"+");

                    psub = cJSON_GetObjectItem(arrayItem, "precip");
                    sprintf(weathe.daily_weathe[i].precip,"%s",psub->valuestring);
                    ESP_LOGI(TAG,"precip:%s",weathe.daily_weathe[i].precip);
                    strcat(send_data_quene,weathe.daily_weathe[i].precip);
                    strcat(send_data_quene,"+");

                    psub = cJSON_GetObjectItem(arrayItem, "humidity");
                    sprintf(weathe.daily_weathe[i].humidity,"%s",psub->valuestring);
                    ESP_LOGI(TAG,"humidity:%s",weathe.daily_weathe[i].humidity);
                    strcat(send_data_quene,weathe.daily_weathe[i].humidity);
                    strcat(send_data_quene,"+");
                }

            }
            else{
                sendData(TAG,"httprequestfail");  //json格式有誤。http請求失敗
            }

        }

         /**************************生活指數****************************************/
        if(arg == WEATHER_LIFE){
            psub = cJSON_GetObjectItem(root, "results");
            arrayItem = cJSON_GetArrayItem(psub,0);

            cJSON *locat = cJSON_GetObjectItem(arrayItem, "location");
            cJSON *suggestion = cJSON_GetObjectItem(arrayItem, "suggestion");
            if((locat!=NULL)&&(suggestion!=NULL))
            {

                cJSON *car_washing=cJSON_GetObjectItem(suggestion,"car_washing");
                psub=cJSON_GetObjectItem(car_washing,"brief");
                sprintf(weathe.car_washing,"%s",psub->valuestring);
                ESP_LOGI(TAG,"car_washing:%s",weathe.car_washing);
                strcat(send_data_quene,weathe.car_washing);
                strcat(send_data_quene,"+");


                cJSON *dressing=cJSON_GetObjectItem(suggestion,"dressing");
                psub=cJSON_GetObjectItem(dressing,"brief");
                sprintf(weathe.dressing,"%s",psub->valuestring);
                ESP_LOGI(TAG,"dressing:%s",weathe.dressing);
                strcat(send_data_quene,weathe.dressing);
                strcat(send_data_quene,"+");

                cJSON *flu=cJSON_GetObjectItem(suggestion,"flu");
                psub=cJSON_GetObjectItem(flu,"brief");
                sprintf(weathe.flu,"%s",psub->valuestring);
                ESP_LOGI(TAG,"flu:%s",weathe.flu);
                strcat(send_data_quene,weathe.flu);
                strcat(send_data_quene,"+");

                cJSON *sport=cJSON_GetObjectItem(suggestion,"sport");
                psub=cJSON_GetObjectItem(sport,"brief");
                sprintf(weathe.sport,"%s",psub->valuestring);
                ESP_LOGI(TAG,"sport:%s",weathe.sport);
                strcat(send_data_quene,weathe.sport);
                strcat(send_data_quene,"+");

                cJSON *travel=cJSON_GetObjectItem(suggestion,"travel");
                psub=cJSON_GetObjectItem(travel,"brief");
                if (psub->valuestring[0] == '\0'){
                    sprintf(weathe.travel,"%s","No Result");
                }else{
                    sprintf(weathe.travel,"%s",psub->valuestring);
                }
                ESP_LOGI(TAG,"travel:%s",weathe.travel);
                strcat(send_data_quene,weathe.travel);
                strcat(send_data_quene,"+");

                cJSON *uv=cJSON_GetObjectItem(suggestion,"uv");
                psub=cJSON_GetObjectItem(uv,"brief");
                sprintf(weathe.uv,"%s",psub->valuestring);
                ESP_LOGI(TAG,"uv:%s",weathe.uv);
                strcat(send_data_quene,weathe.uv);
                // strcat(send_data_quene,"+");


            }else{
                sendData(TAG,"httprequestfail"); //json格式有誤。http請求失敗
            }
        }

    }

    cJSON_Delete(root);}

cjson解析完后進行組合，將消息發送給RP2040。

2. 多機串口通信

本項目涉及到兩個模塊之間的通信問題，在開機后雙方都各持有一定信息，但需要相互通信才能完成工作。

流程基本為：RP2040發給esp32需要的wifi名和密碼，esp32在http請求成功后發給RP2040需要的天氣信息。RP2040可根據需要發送城市名給esp32讓其去發送http請求，esp32在網絡產生異常后也能及時發送狀態給RP2040。

(1)RP2040發送wifi名和wifi密碼給esp32

在本項目中esp32主要接收來自三種數據：城市名，wifi名，wifi密碼，并不復雜，設置簡單的識別規則即可。

wifi名：在消息頭部添加"+"

wif密碼：在消息頭部添加"-"

城市名：不處理

具體處理代碼詳見weather_main.py的initialise_wifi()函數，如下。

    async def initialise_wifi(self):#          初始化界面
        self.drawing.draw_opening()
        await asyncio.sleep_ms(2000)
       #        "+"和"-"用于讓esp32識別是wifi名還是密碼
        self.send_quene = "+" + wifi_name
        self.uart.write(self.send_quene)
        await asyncio.sleep_ms(1000)
        self.send_quene = "-" + wifi_passwd
        self.uart.write(self.send_quene)

        self.picture_index = 0
        self.drawing.draw_sending()  #發送中
        self.err = True
#         檢測wifi是否連接成功        while self.err == True:
            await self.uart_task()

在esp32接收識別后把頭部去掉即可，具體請見esp32的uart.c的rx_task()函數的相關部分，如下。

void rx_task(void *arg){
               ........................
            if (data[0] == '+'){
                //收到“+”開頭，判斷為wifi名
                Wifi_ssid = &data[1];    //截取
                strcpy (ssid,Wifi_ssid); //轉存

            }
            else if(data[0] == '-'){
                //收到“-”開頭，判斷為wifi密碼
                Wifi_password = &data[1];  //截取
                strcpy (passwd,Wifi_password);  //轉存
                ESP_LOGI(RX_TASK_TAG, "ssid %s password: '%s'", ssid, passwd);

                wifi_init_sta(ssid,passwd);  //wifi初始化
            }else{

                ...............................

            }


    }

(2)esp32把處理好的數據整合發送給RP2040

由于更新一次數據需要發送3次http請求，所以方案有3種：

1.收到即發：這樣的話要求RP2040需要嚴格控制讀取順序，容易出錯。

2.完成一個請求才發。

3.全部整合在一起再發。

顯然第二種方法除了整合數據之外，還需要進行接收信息的判斷，在考慮盡可能少判斷和少發送次數的前提下，采用第3種方法。只需設置合適的分隔符，將所有數據一次發送即可，接收端接收后去除分割符，按照次序讀取即可。

這里我采用"+"作為分隔符，在esp32中利用strcat()函數拼接（詳見上文json解析部分），利用python中的字符串內建函數split()可以很容易分解并讀取，具體請參考RP2040的http_deal.py。

def data_deal(self):
        if self.text.find(b'+') != -1:
            decode_receiveStr = self.text.decode()   #去編碼，轉化為文本
            self.receive_items = decode_receiveStr.split('+')
            print(self.receive_items)
            http_get_data.city_name_text = self.receive_items[0]
            http_get_data.weather_current_text = self.receive_items[1]
            http_get_data.weather_current_code = self.receive_items[2]
            http_get_data.current_temperature = self.receive_items[3]
            http_get_data.date0 = self.receive_items[4]
            http_get_data.date0_day_text = self.receive_items[5]
            http_get_data.date0_day_code = self.receive_items[6]
            http_get_data.date0_night_text = self.receive_items[7]
            http_get_data.date0_night_code = self.receive_items[8]
           ........

(3)RP2040發送城市名給ESP32

發送城市名不做處理直接發送，在RP2040的wearher_main.py中，先是發送標志生效(self.send_flag = True),然后在uart_task()函數中發送，具體如下。

  async def uart_task(self):
         ......
        #         發送任務
        if self.send_flag == True:
            self.uart.write(self.send_quene)
            self.send_flag = False

esp32則直接接收，修改reqLocation變量，執行http請求，具體見esp32的uart.c的rx_task()函數。

 void rx_task(void *arg){

            ...................................
     if (rxBytes > 0) {
            data[rxBytes] = 0;
            ESP_LOGI(RX_TASK_TAG, "Read %d bytes: '%s'", rxBytes, data);
            ESP_LOG_BUFFER_HEXDUMP(RX_TASK_TAG, data, rxBytes, ESP_LOG_INFO);
            if (data[0] == '+'){
                //收到“+”開頭，判斷為wifi名
                Wifi_ssid = &data[1];    //截取
                strcpy (ssid,Wifi_ssid); //轉存

            }
            else if(data[0] == '-'){
                //收到“-”開頭，判斷為wifi密碼
                Wifi_password = &data[1];  //截取
                strcpy (passwd,Wifi_password);  //轉存
                ESP_LOGI(RX_TASK_TAG, "ssid %s password: '%s'", ssid, passwd);

                wifi_init_sta(ssid,passwd);  //wifi初始化
            }else{
                //一般字符串，城市名
                reqLocation = data;
                ESP_LOGI(RX_TASK_TAG, "Re: '%s'", reqLocation);
                http_get_task();   //接受到立即發送請求


            }

        ......................


    }

(4)esp32錯誤消息發送給RP2040

esp32可能會出現兩種錯誤：wifi連接失敗和http請求失敗，可以直接讓RP2040讀取判斷，讀取后在屏幕上顯示相應信息，具體詳見RP2040的weather_main.py的uart_task()函數中，如下。

    async def uart_task(self):
        self.receive_flag = self.uart.any()
         ...........
            #             wifi連接失敗
            if receiveStr == b'Connectfail':
                self.drawing.draw_wificonnectfail()
                await asyncio.sleep_ms(1500)
                self.err = True
#             http請求失敗
            elif receiveStr == b'httprequestfail':
                self.drawing.draw_httprequestfail()
                self.err = True
                await asyncio.sleep_ms(1500)

             ..........................

3. 顯示

RP2040顯示主要使用st7789c庫，來自（https://github.com/russhughes/st7789_mpy）或（https://github.com/picospuch/RP2040_Game_Kit），以下討論的代碼均在RP2040源代碼的draw.py中。

該庫的優勢在于顯示速度快而且能夠顯示jpg圖片，所以可以參考心知天氣平臺的天氣符號代碼與符號對應關系（詳見https://docs.seniverse.com/api/start/code.html），就能夠根據顯示官方的天氣信息及符號。

根據官方文檔可知，每一個天氣代碼對應一種天氣現象，所以可以利用這個代碼判斷該畫哪一張圖，由于python沒有switch語句而且循環判斷程序的執行效率會很低，所以這里我采用了在類中定義不同的方法（方法名有一定的規則），然后通過getattr函數來進行實現判斷，我在后面判斷周幾以及的鍵盤鍵位判斷都用到了這個思路。具體詳見RP2040的draw.py的weather類和weekday類，以及l(fā)ocation.py的location類，具體如下。

class weather:

    picture_big = "/weather_picture_big/Unknown.jpg"
    picture_small = "/weather_picture_small/Unknown.jpg"

    def weather0(self):
        weather.picture_big = "/weather_picture_big/Sunny.jpg"
        weather.picture_small = "/weather_picture_small/Sunny.jpg"

    def weather1(self):
        weather.picture_big = "/weather_picture_big/Clear.jpg"
        weather.picture_small = "/weather_picture_small/Clear.jpg"

        ................

    def Default(self):
        weather.picture_big = "/weather_picture_big/Unknown.jpg"
        weather.picture_small = "/weather_picture_small/Unknown.jpg"

    def getweather(self, weather):
        weather_name = "weather" + str(weather)
        fun = getattr(self, weather_name, self.Default)
        return fun()class draw:

       .........................

   def draw_real_time_weather_picture(self,city_name,weather_current_code,weather_current_text,current_temperature):
        self.display.init()
        self.code.getweather(weather_current_code)  #天氣代碼判斷

          ................


(1)天氣實況顯示

天氣實況要顯示的內容不多，但要注意心知天氣平臺返回的天氣字段有些會很長（如Thundershower with Hail），就有可能影響顯示，所以這里要先對部分長字段進行處理，經過觀察后發現可以采用以下方式處理：

1.將有“Thunder”字段的換成"T"，"Thundershower"變?yōu)椤癟shower”,這可以接受，有些天氣平臺就是這么表示的。

2.將有空格的字段分兩行顯示。

這樣就能把一行顯示的字符控制在10個以內，具體詳見RP2040的draw.py中的draw_real_time_weather_picture()函數，如下。

    def draw_real_time_weather_picture(self,city_name,weather_current_code,weather_current_text,current_temperature):

        ..................

        if weather_current_text.find('Thunder') != -1:
            weather_current_text = weather_current_text.replace('Thunder','T')

        if weather_current_text.find(' ') != -1:
            item = weather_current_text.split(' ',1)
            self.display.text(font2,item[0],0,130)
            self.display.text(font2,item[1],0,170)
        else:
            self.display.text(font2,weather_current_text,0,150)

          ...........................

(2)生活指數顯示

由于返回的參數都是英文，生活指數部分字段長度不定，所以這里分兩頁來顯示，具體詳見draw.py中的draw_index_of_living（）函數，如下。

    def draw_index_of_living(self,index1,index2,index3,picture_index):

           ............................#         由于6向指數很難在同一幅畫面顯示，所以分開顯示
        if picture_index == 2:
            self.display.text(font3,"car_washing",60,0)          #洗車指數
            self.display.text(font2,index1,60,20,st7789.BLUE)

            self.display.text(font3,"dressing",0,81)                    #穿衣指數
            self.display.text(font2,index2,0,100,st7789.RED)

            self.display.text(font3,"flu",60,161)                #流感指數
            self.display.text(font2,index3,60,180,st7789.GREEN)

        if picture_index == 3:
            self.display.text(font3,"sport",60,0)            #運動指數
            self.display.text(font2,index1,60,20,st7789.BLUE)

            self.display.text(font3,"travel",0,81)            #旅游指數
            self.display.text(font2,index2,0,100,st7789.RED)

            self.display.text(font3,"uv",60,161)             #紫外線指數
            self.display.text(font2,index3,60,180,st7789.GREEN)

(3)天氣預報顯示

天氣預報要顯示的內容是最多的，因此如何合理安排布局并使數據直觀是一個挑戰。

這里的天氣圖標對應的是小版的，使用和上面一樣的在類中定義不同的方法（方法名有一定的規則），然后通過getattr函數來進行實現判斷的方式來實現。

在每日[敏感詞][敏感詞]氣溫的顯示上，我采用了比較簡約的方法，用紅色字體+H表示[敏感詞]氣溫，用藍色字體+L表示[敏感詞]氣溫，具體代碼詳見draw_weather_forcast()函數。

    def draw_weather_forcast(self,date0,date0_day_text,date0_day_code,date0_high_temperature,date0_low_temperature,date0_precip,date0_humidity,
                             date1,date1_day_text,date1_day_code,date1_high_temperature,date1_low_temperature,date1_precip,date1_humidity,
                             date2,date2_day_text,date2_day_code,date2_high_temperature,date2_low_temperature,date2_precip,date2_humidity):

          .......................


        self.display.text(font3,"H"+date0_high_temperature,5,120,st7789.RED)       #[敏感詞]氣溫
        self.display.text(font3,"L"+date0_low_temperature,5,140,st7789.BLUE)       #[敏感詞]氣溫
        self.display.text(font2,"C",43,125)
        self.display.text(font1,"o",40,120)


            .........................

而關于降水概率（POP）和相對濕度(HR)都是百分數，可以采用類似長度條的方式直觀的表現其大小，而且占用空間小。




   def draw_weather_forcast(self,date0,date0_day_text,date0_day_code,date0_high_temperature,date0_low_temperature,date0_precip,date0_humidity,
                             date1,date1_day_text,date1_day_code,date1_high_temperature,date1_low_temperature,date1_precip,date1_humidity,
                             date2,date2_day_text,date2_day_code,date2_high_temperature,date2_low_temperature,date2_precip,date2_humidity):

          ..........................

       self.display.text(font3,"POP:",0,160,st7789.MAGENTA)       #降雨概率POP
        num_date0_precip = float(date0_precip)
        length = int(num_date0_precip * 70)
        self.display.fill_rect(5,183,length,5,st7789.MAGENTA)       #顏色條顯示，越長百分比越大
        self.display.fill_rect(3,182,5,7,st7789.WHITE)
        num_date0_precip = num_date0_precip * 100
        num_date0_precip= int(num_date0_precip)
        self.display.text(font3,str(num_date0_precip)+"%",50,160,st7789.MAGENTA)

        self.display.text(font3,"HR:",0,190,st7789.CYAN)          #相對濕度HR
        num_date0_humidity= int(date0_humidity)
        length = int(num_date0_humidity * 70 /100)
        self.display.fill_rect(5,213,length,5,st7789.CYAN)
        self.display.fill_rect(3,212,5,7,st7789.WHITE)
        self.display.text(font3,str(num_date0_humidity)+"%",50,190,st7789.CYAN)

        ....................................

（4）實時時間顯示

若要得到實時時間，可以通過RP2040的RTC(實時時鐘)獲得當前時間，調用也十分方便。不過要顯示時間的話，則需要一個變量來記錄時間的變化，時間數值變化了才刷新屏幕顯示，這樣就能在屏幕上實現時間變化的效果。本項目使用 self.last 來記錄時間，具體實現代碼詳見weather_main.py的draw_times函數：

    def draw_times(self):
        if self.rtc.datetime() != self.last :
            time_index = self.rtc.datetime()
            #             只在實時天氣界面顯示時間
            if self.picture_index == 1 :
                self.drawing.draw_time(str(time_index[0]),str(time_index[1]),str(time_index[2]),str(time_index[3]),str(time_index[4]),str(time_index[5]),str(time_index[6]))
            self.last = time_index
        gc.collect()

由于時間的顯示是需要實時更新的，所以這個函數在總進程中也要調用。

    async def process(self):

        self.hardware_init()
        await self.initialise_wifi()  #初始化界面

        self.last_hour = self.rtc.datetime()[4]
        self.last = self.rtc.datetime()
        while True:
            self.dir_select()     #遙感檢測
            self.regular_update() #定時更新
            self.draw_times()     #更新時間
            self.city_choose()    #修改城市名
            await self.uart_task()  #串口任務

3.操作交互

本項目顯示主要分為兩個模式:一般模式和鍵盤模式。一般模式下主要顯示天氣信息，鍵盤模式下顯示并修改城市名。

(1)一般模式

即接收到http報文后顯示各類天氣信息的模式。

基本操作:搖桿左右移動可切換顯示內容，上下移動則無效，通過變量 self-picture-index 決定顯示哪一個畫面，具體內容請參考 weather_main.py中的 dir_select()函數，如下。

    def dir_select(self):

        xValue = self.xAxis.read_u16()
        yValue = self.yAxis.read_u16()

        if xValue <1000:
            self.picture_index -= 1
            if self.picture_index < 1 :
                self.picture_index = 4
            self.draw_picture()   #遙感有動作時才更新畫面
        elif xValue >40000:
            self.picture_index += 1
            if self.picture_index > 4 :
                self.picture_index = 1
            self.draw_picture()

        gc.collect()

該模式下B鍵用于刷新天氣數據，即按下B鍵后就使發送標志生效，發送城市名給ESP32,讓其發送http請求，具體詳見weather_main的refresh_callback（）函數，如下。

    def refresh_callback(self, p):
        print("k2 pressed")
        self.send_flag = True

A鍵則用于打開鍵盤模式，具體詳見weather_main的keyboard_callback（）函數，如下。

    def keyboard_callback(self, p):
        print("kkk pressed")
        self.keyboard_cw = True

(2)鍵盤模式

即顯示一個虛擬的9鍵鍵盤，讓使用者能修改城市名。

基本操作：參考我門平時聽熟悉的9鍵鍵盤，其會把26個英文字母分成不同段安排在不同按鍵中，當我們選中按鈕后會彈出一欄字母的分支選擇，在分支欄中再進行一次選擇才能把內容寫入（當然這是以前的9鍵鍵盤，現在的可以模糊選擇），所以基本的邏輯如下。

所以操作的流程為:按A打開鍵盤，用四項搖桿進行上下左右鍵位選擇，最左邊一欄為功能鍵，其余為字符鍵，按A選中，選擇不同的功能鍵會有不同的效果，字符鍵分為有效字符和無效字符(.用 ">_<"表示),選擇無效字符是無反應的，選擇有效字符后最左側的功能鍵欄會被替換為分支內容，此時只能上下移動搖桿，按A選中寫入字母到發送序列，按B則回退到9鍵選擇，在選中發送鍵＂ENT”前會一直保留鍵盤界面，按“ENT”后才會退出并發送城市名給ESP32進行http請求。若http請求失敗(城市名有誤，網絡斷開)，則會進入httprequestfail界面，若是城市名輸入有誤，此時按A鍵可重新打開鍵盤修改信息。

代碼實現過程：

實現一個虛擬鍵盤本質上就是，使用按鍵進行信息操作，操作過程通過屏幕顯示出來。

關于鍵位顯示：移動光標的結果可以用x,y坐標表示，對應RP2040中的 self.locat_x和self.locat_y，關鍵在于每一個位置對應不同的功能和字段，因此我利用上文說到的在類中定義不同的方法（方法名有一定的規則），然后通過getattr函數來進行實現判斷，相干內容在location.py的location類中，如下。

class location:
    caps = 1       #大小寫開關
    number = 0     #數字開關

    def location1_1(self):
       return "123"    #切換為數字


    def location2_1(self):
        if location.number == 1:
            return "1  "
        elif location.caps == 1:
            return "abc"
        else:
            return "ABC"

    def location3_1(self):

       if location.number == 1:
            return "2  "
       elif location.caps == 1:
            return "def"
       else:
            return "DEF"

    def location4_1(self):

        if location.number == 1:
            return "3  "
        elif location.caps == 1:
            return "ghi"
        else:
            return "GHI"

    def location1_2(self):
        return "A/a"         #切換大小寫


    def location2_2(self):
        if location.number == 1:
            return "4  "
        elif location.caps == 1:
            return "jkl"
        else:
            return "JKL"

    def location3_2(self):
        if location.number == 1:
            return "5  "
        elif location.caps == 1:
            return "mno"
        else:
            return "MNO"

    def location4_2(self):
        if location.number == 1:
            return "6   "
        elif location.caps == 1:
            return "pqrs"
        else:
            return "PQRS"

    def location1_3(self):
        return "DEL"     #刪除字符


    def location2_3(self):
       if location.number == 1:
            return "7  "
       elif location.caps == 1:
            return "tuv"
       else:
            return "TUV"

    def location3_3(self):
        if location.number == 1:
            return "8   "
        elif location.caps == 1:
            return "wxyz"
        else:
            return "WXYZ"

    def location4_3(self):
        if location.number == 1:
            return "9  "
        else:
            return '>_<'   #英文字母不需要這一位
    def location1_4(self):
        return "ENT"    #發送字符


    def location2_4(self):
        return '>_<'
    def location3_4(self):
        if location.number == 1:
            return "0  "
        else:
            return '>_<' #英文字母不需要這一位

    def location4_4(self):
        return '>_<'

    def Default(self):
        print("wrong")

    def getlocation(self, locationx,locationy):
        location_name = "location" + str(locationx)+"_"+str(locationy)
        fun = getattr(self, location_name, self.Default)
        return fun()

這樣就將鍵位內容和鍵位聯系起來了，就可以實現畫鍵盤（draw.py的draw_keyboard()函數）和高亮按鍵(draw.py的draw_highlight()函數)，如下：

    def draw_keyboard(self):
        a = location()
        self.display.fill_rect(0,101,34,139,st7789.BLACK)
        self.display.fill_rect(36,206,63,33,st7789.BLACK)
        self.display.fill_rect(176,206,63,33,st7789.BLACK)
        self.display.vline(35,100,140,st7789.YELLOW)
        self.display.vline(105,100,140,st7789.YELLOW)
        self.display.vline(175,100,240,st7789.YELLOW)
        self.display.hline(0,100,240,st7789.YELLOW)
        self.display.hline(0,135,240,st7789.YELLOW)
        self.display.hline(0,170,240,st7789.YELLOW)
        self.display.hline(0,205,240,st7789.YELLOW)

        self.display.text(font2,a.getlocation(2,1),36,101 )
        self.display.text(font2,a.getlocation(3,1),106,101 )
        self.display.text(font2,a.getlocation(4,1),176,101 )

        self.display.text(font2,a.getlocation(2,2),36,136 )
        self.display.text(font2,a.getlocation(3,2),106,136 )
        self.display.text(font2,a.getlocation(4,2),176,136 )

        self.display.text(font2,a.getlocation(2,3),36,171 )
        self.display.text(font2,a.getlocation(3,3),106,171 )
        self.display.text(font2,a.getlocation(4,3),176,171 )

        self.display.text(font2,a.getlocation(3,4),106,206 )

        self.display.text(font3,a.getlocation(1,1),0,101 )
        self.display.text(font3,a.getlocation(1,2),0,136 )
        self.display.text(font3,a.getlocation(1,3),0,171 )
        self.display.text(font3,a.getlocation(1,4),0,206 )
        #     選中按鍵字體變成[敏感詞]表示高亮
    def draw_highlight(self,x,y):
        a = location()
        locat_x = 36 + 70 * (x-2)
        locat_y = 101 + 35 * (y-1)#         功能鍵字體大小偏小需另外處理
        if x == 1:
            self.display.text(font3,a.getlocation(x,y),0,locat_y,st7789.YELLOW)
        else:
            self.display.text(font2,a.getlocation(x,y),locat_x,locat_y,st7789.YELLOW)

那么怎么判斷功能鍵并實行相應功能呢？本項目把功能鍵設置成特定字段（123,A/a,DEL,ENT），并在鍵盤循環中判斷相應字段是否對應即可，然后實現相應功能，具體詳見weather_main的keyboard()函數，如下。

    def keyboard(self):#         畫出鍵盤
        self.drawing_keyboard()
        self.drawing.draw_quene(self.send_quene)#         修改按鍵AB的回調函數
        self.k1 = button(game_kit.key_a, self.k1_callback)
        self.k2 = button(game_kit.key_b, self.k2_callback)#         保持鍵盤畫面，在確認發送后退出畫面
        while self.keyboard_cw == True:
            self.backup = False
            xValue = self.xAxis.read_u16()
            yValue = self.yAxis.read_u16()
            sleep(0.2)
            if xValue <1000:
                self.locat_x -= 1
                if self.locat_x < 1:
                    self.locat_x = 1
                self.drawing_keyboard()  #每次移動搖桿后更新畫面
            elif xValue >40000:
                self.locat_x += 1
                if self.locat_x > 4:
                    self.locat_x = 4
                self.drawing_keyboard()
            if yValue <1000:
                self.locat_y -= 1
                if self.locat_y < 1:
                    self.locat_y = 1
                self.drawing_keyboard()
            elif yValue >40000:
                self.locat_y += 1
                if self.locat_y > 4:
                    self.locat_y = 4
                self.drawing_keyboard()
            #             選中一格
            if self.chosen :
                self.chosen = False
                a= location()
                s_list=list(self.send_quene )#將字符串轉換為列表
                #                 選中發送鍵
                if a.getlocation(self.locat_x,self.locat_y) == "ENT":
                    self.keyboard_cw = False   #關閉鍵盤退出循環
                    #                     選中刪除鍵
                elif a.getlocation(self.locat_x,self.locat_y) == "DEL" :#                     判斷是否已經全部刪除完了
                    if len(s_list)!= 0 :
                        s_list.pop(-1)#pop掉列表最后一個值，返回被pop掉的值
                        self.send_quene = ''.join(s_list)#將pop之后的列表通過join()函數轉換為字符串
                        self.drawing.draw_quene(self.send_quene) #更新已寫入內容
                        #                         選中有效區域
                elif a.getlocation(self.locat_x,self.locat_y) != ">_<" :
                    if a.getlocation(self.locat_x,self.locat_y) == "123":   #選中切換數字
                        location.number = 1
                        self.drawing_keyboard()
                    elif a.getlocation(self.locat_x,self.locat_y) == "A/a": #選中切換大小寫
                        location.number = 0
                        location.caps = 1-location.caps
                        self.drawing_keyboard()
                    else:
                        self.branch_choose(self.locat_x,self.locat_y) #選中字符串

而選擇有效字符后需要顯示分支，按照鍵位信息中的內容顯示在原功能欄即可，此時修改搖桿為只能上下移動，并利用按鍵AB實現選擇或回退，邏輯部分詳見weather_main.py的branch_choose()函數，畫圖部分詳見draw.py的draw_branch()函數，如下。

/weather_main.py    def branch_choose(self,x,y):
        index = 1
        a = location()
        index_max = len(a.getlocation(self.locat_x,self.locat_y)) #按鍵內容占格數
        self.drawing_branch(index)
        #         是否按下回退鍵，若按下則回到鍵位選擇
        while self.backup == False  :
            sleep(0.2)
            yValue = self.yAxis.read_u16()
            if yValue <1000:
                index -= 1
                if index < 1:
                    index = 1
                self.drawing_branch(index)
            elif yValue >40000:
                index += 1
                if index > index_max:
                    index = index_max
                self.drawing_branch(index)
                #            選中字符
            if self.chosen :
                self.chosen = False
                self.send_quene = ''.join([self.send_quene,a.getlocation(self.locat_x,self.locat_y)[index-1]]) #將字符加入發送隊列
                self.backup =True  #退出分支

            self.drawing.draw_quene(self.send_quene) #更新寫入內容
        self.backup = False
        self.drawing_keyboard()/draw.py    def draw_branch(self,index,str):

       self.display.fill_rect(0,101,34,33,st7789.BLACK)
       self.display.fill_rect(0,136,34,33,st7789.BLACK)
       self.display.fill_rect(0,171,34,33,st7789.BLACK)
       self.display.fill_rect(0,206,34,33,st7789.BLACK)
       locat_y = 101 + 35*(index -1)
       for i in range(0,len(str)):
           self.display.text(font2,str[i],0,101 + 35 * i)
       self.display.text(font2,str[index-1],0,locat_y,st7789.YELLOW)

最后在發送數據退出鍵盤模式回到一般模式時，要還原現場，具體操作詳見weather_main.py中的city_choose()函數，如下。

    def city_choose(self):
        if self.keyboard_cw == True:
            self.drawing.clear()  #清屏
            self.drawing.draw_tip("city_name:")
            self.keyboard()
            self.picture_index = 0
            self.drawing.draw_sending()  #發送中畫面
            #             將按鍵回調函數修改回一般模式下的情況
            self.k1 = button(game_kit.key_a, self.keyboard_callback)
            self.k2 = button(game_kit.key_b, self.refresh_callback)
            self.send_flag = True  #可以發送
            gc.collect()
            self.last = self.rtc.datetime()  #還原現場，保持時間更新

四、后記

這是我第二次用樹莓派的rp 2040來開發項目了，這次的過程比上一次要復雜許多，雖然總的思路很清晰，但這一次新引入的esp32-s2模塊給我?guī)砹巳碌奶魬?zhàn)，網絡編程和多機通信，很多都是我[敏感詞]次接觸的東西，比如esd32-idf的開發，不過最后我也充分體會到了多機互聯的快樂。就本項目而言，未來還有值得提高的地方。

加入中文顯示。有關這方面的知識我還不太了解，如果能有中文顯示界面將可以進一步優化。
加入WiFi掃描與連接。既然有了鍵盤理論上就能通過操作游戲機來聯網，這樣使用起來將更加靈活。
利用Esp 32的 NVM儲存WiFi的相關信息，這樣在每次斷電后再恢復供電時能自動連接WiFi?

由于時間原因以上兩點尚未實現，但我相信在不久的將來定能實現。

免責聲明：本文轉載自“電子森林”，本文僅代表作者個人觀點，不代表薩科微及行業觀點，只為轉載與分享，支持保護知識產權，轉載請注明原出處及作者，如有侵權請聯系我們刪除。

上一條：學FPGA、學MCU、學FPGA +MCU？一塊板搞定！
下一條：制作FPGA電子琴
